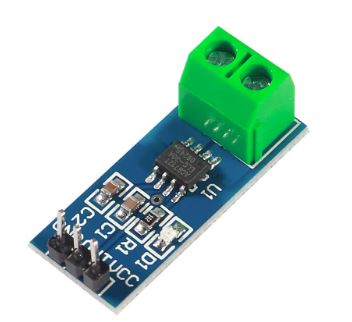

Modulo sensore di corrente ACS712 basato sull'effetto Hall. Questo modulo è ampiamente utilizzato in progetti di elettronica, specialmente con microcontrollori come Arduino, per misurare l'intensità della corrente elettrica sia in corrente continua (DC) che alternata (AC).
Caratteristiche Principali
Versioni Disponibili: Versione da 5A
Funzionamento: Il sensore produce un segnale di uscita analogico proporzionale alla corrente che attraversa il terminale verde.
Isolamento: Fornisce un isolamento elettrico tra il circuito ad alta corrente misurato e quello di controllo a bassa tensione.
Connessioni e Pinout
Il modulo presenta due sezioni di collegamento:
Morsettiera Verde: Dove viene collegato in serie il carico di cui si vuole misurare la corrente.
Pin di Collegamento (3 pin):
VCC: Alimentazione tipica a +5V.
OUT: Uscita del segnale analogico.
GND: Massa del circuito.
Sensibilità del Segnale
La tensione di uscita varia in base alla corrente misurata con una sensibilità specifica per ogni modello:
Versione 30A: 66 mV per Ampere.
Quando non scorre corrente, l'uscita analogica si attesta solitamente a metà della tensione di alimentazione (circa 2,5V per un'alimentazione a 5V)
