Tipo: IGBT + Diodo antiparallelo

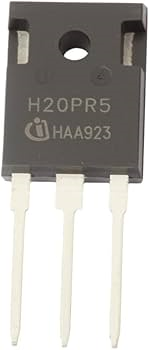

Codice di marcatura: H20PR5
Tipo di canale IGBT: N
Valori massimi assoluti
Pc ? - Dissipazione di potenza massima: 288 W
|Vce|? - Tensione massima collettore-emettitore: 1350 V
|Vge|? - Tensione massima gate-emettitore: 20 V
|Ic| ? - Corrente massima del collettore: 40 A a 25?
Tj ? - Temperatura massima di giunzione: 175 ?
Caratteristiche elettriche
|VCEsat| ? - Tensione di saturazione collettore-emettitore, tipica: 1,65 V a 25?
|VGEth| ? - Tensione di soglia GE massima: 6,4 V
Coes? - Capacità di uscita, tipica: 43 pF
Qg ? - Carica totale del gate, tipica: 170 nC
Confezione: TO247
