Il TDA6111Q è un amplificatore di uscita video ad alta tensione con una larghezza di banda di 16 MHz, progettato principalmente per pilotare il catodo di un tubo a raggi catodici (CRT) a colori.
Caratteristiche Principali
Tecnologia: Utilizza la tecnologia DMOS ad alta tensione.
Prestazioni: Elevato slew rate e larghezza di banda di 16 MHz per segnali video nitidi.
Protezione: Include protezioni integrate contro le scariche di flashover del CRT e l'elettricità statica (ESD).
Stabilizzazione: Dispone di un'uscita di misurazione della corrente del nero per la stabilizzazione automatica (ABS).

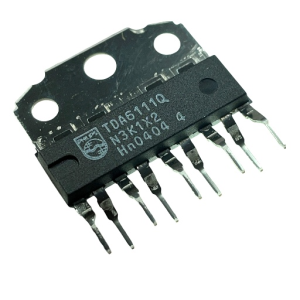

Package: Contenuto in un case DBS9MPF (Single In-line a 9 pin) con aletta esposta per il raffreddamento.
Piedinatura (Pinout)
Il componente presenta 9 pin con le seguenti funzioni:
Vip: Ingresso di tensione non invertente.
VDDL: Tensione di alimentazione BASSA (tipica 12V).
Vin: Ingresso di tensione invertente.
GND: Terra/Massa.
Iom: Uscita misurazione corrente del nero.
VDDH: Tensione di alimentazione ALTA (fino a 250V).
Vcn: Uscita tensione transitoria del catodo.
Voc: Uscita tensione DC del catodo.
Vfb: Uscita tensione di feedback.
Specifiche Tecniche (Dati di Riferimento)
Parametro Valore Tipico / Intervallo
Alimentazione Alta (VDDH) 180V - 210V (Max 250V)
Alimentazione Bassa (VDDL) 10.8V - 13.2V (Tipica 12V)
Larghezza di Banda 16 MHz
Slew Rate 3000 V/µs
Temperatura Operativa da -20°C a +65°C
