L'MC34166T è un regolatore di tensione a commutazione ad alte prestazioni, originariamente progettato da Motorola e prodotto da onsemi. Questo integrato monolitico contiene tutte le funzioni principali necessarie per realizzare convertitori DC-DC a frequenza fissa. È ottimizzato per configurazioni Step-Down (Buck) e Inverter di tensione, ma può essere configurato anche come Step-Up (Boost).

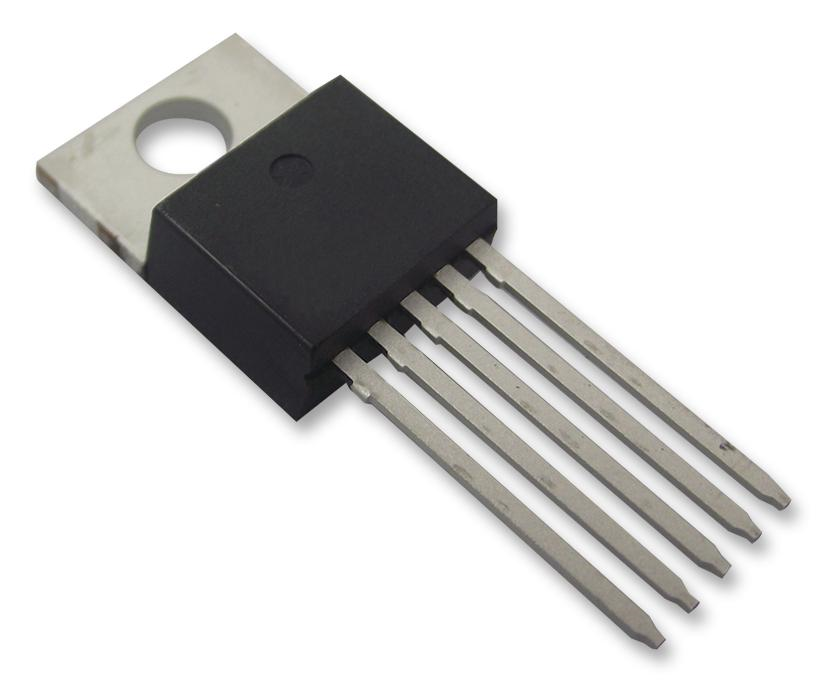

Il componente si trova in un pacchetto TO-220 a 5 pin (contrassegnato dal suffisso "T").
Caratteristiche principali
Topologia: step-down (buck)
Corrente di uscita: fino a 5 A continui
Tensione di ingresso: 3 V ? 40 V
Tensione di uscita: regolabile, tipicamente 1.25 V ? 37 V
Frequenza di switching: ~72 kHz
Efficienza: fino a 90% (dipende da induttore e carico)
Protezione: limitazione di corrente + shutdown termico
Package: TO-220-5

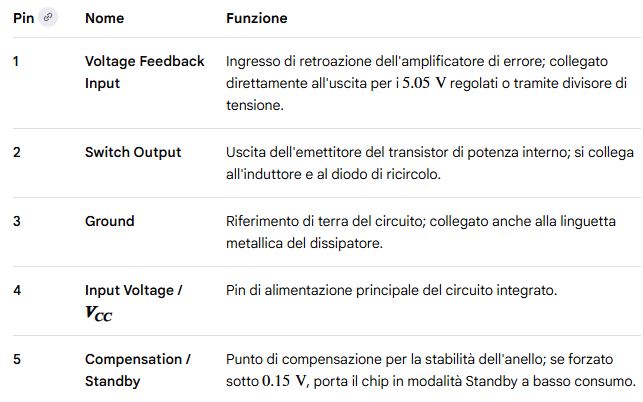

Il pinout del contenitore TO-220-5 (Case 314D) segue questa configurazione standard:
Funzioni di Protezione IntegrateLimitazione di corrente ciclo per ciclo: Protegge il transistor di potenza interno da sovraccarichi immediati.Blocco sotto-tensione (UVLO): Impedisce il funzionamento instabile se la tensione d'ingresso scende sotto i \(5.9\text{ V}\) tipici.Spegnimento termico interno: Disattiva l'uscita in caso di surriscaldamento del chip.
