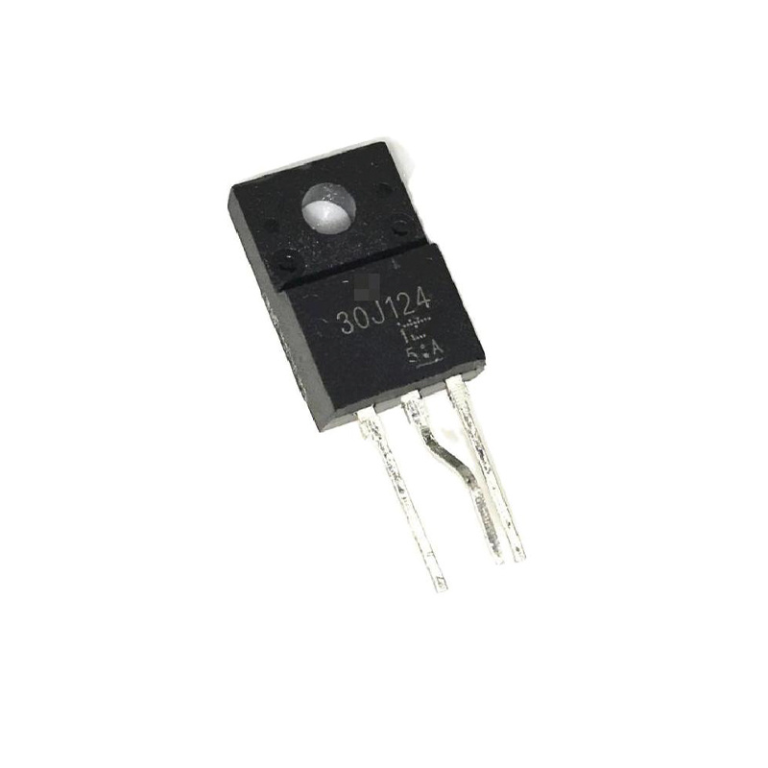

Il GT30J124 è un IGBT (transistor bipolare a gate isolato) a canale N in un package TO-220F (TO-220SIS). La sua tensione collettore-emettitore (Vce) massima è di 600 V, il che lo rende adatto per applicazioni di media/alta tensione. Supporta un'elevata corrente di collettore di picco, fino a 200 A in modalità impulsiva, mentre la corrente di collettore continua nominale è spesso specificata intorno ai 30 A. La dissipazione di potenza massima a 25 °C è di circa 26 W. La tipica tensione di saturazione (Vce(on)) alla corrente nominale è di 2,4 V, contribuendo a ridurre le perdite di conduzione. Grazie alla sua combinazione di alta tensione, elevata capacità di corrente e buone caratteristiche di commutazione, il GT30J124 è spesso utilizzato in circuiti di conversione di potenza, driver per motori, inverter e applicazioni di elettronica di potenza simili.
Valori massimi assoluti
Pc ? - Dissipazione di potenza massima: 26 W
|Vce|? - Tensione massima collettore-emettitore: 600 V
|Ic| ? - Corrente massima del collettore: 200 (impulso) A a 25?
Caratteristiche elettriche
|VCEsat| ? - Tensione di saturazione collettore-emettitore, tipica: 2,4 V a 25?
Confezione: TO220SIS
