L'integrato

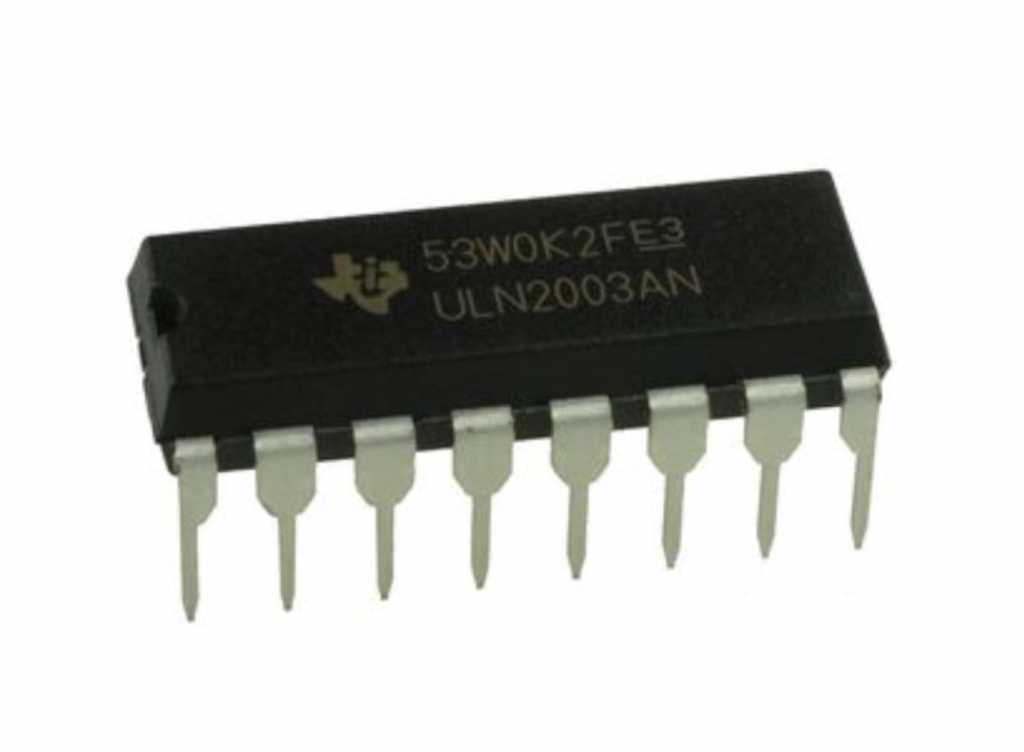

ULN2003AN (noto comunemente come ULN2003A in formato DIP-16) è un
array di 7 transistor Darlington NPN ad alta tensione e alta corrente, progettato principalmente come driver per controllare carichi di potenza da circuiti digitali a bassa potenza.
Caratteristiche Tecniche Principali
- Corrente nominale di collettore: Fino a 500 mA per singolo canale.
- Tensione di uscita massima: Supporta fino a 50 V.
- Diodi di ricircolo integrati: Include diodi di soppressione (flyback) a catodo comune, fondamentali per proteggere il circuito quando si pilotano carichi induttivi.
- Resistenza di base integrata: Ogni coppia Darlington ha una resistenza in serie da 2,7 kO, che permette il collegamento diretto a logiche TTL o CMOS a 5 V senza resistori esterni.
- Uscite in parallelo: I canali possono essere collegati in parallelo per gestire correnti d'uscita più elevate.
- Tipo di package: La sigla finale "N" indica il formato PDIP a 16 pin (foro passante).
