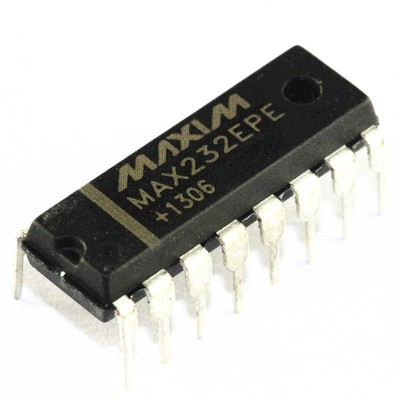

Il MAX232EPE è un circuito integrato ricetrasmettitore (transceiver) duale che serve a convertire i segnali seriali tra i livelli logici TTL/CMOS (usati dai microcontrollori come Arduino, PIC o STM32) e i livelli di tensione dello standard RS-232 (usati dalle porte seriali dei PC e dai vecchi modem).
Significato della sigla (Part Number)
- MAX232: Modello base del chip.
- E: Indica una protezione avanzata contro le scariche elettrostatiche (ESD fino a ±15kV).
- P: Indica il tipo di contenitore (Package) in plastica PDIP (Plastic Dual In-line Package).
- E: Specifica il range di temperatura industriale esteso (da -40°C a +85°C).
Caratteristiche principali
- Alimentazione singola a 5V: Integra una pompa di carica interna. Non richiede quindi una doppia alimentazione da ±12V per generare i segnali RS-232.
- Canali disponibili: Contiene 2 driver (trasmettitori) e 2 ricevitori indipendenti.
- Velocità: Supporta una velocità di trasferimento dati fino a 120 kbps.
- Componenti esterni: Richiede 4 condensatori esterni da 1µF per il funzionamento della pompa di carica.
