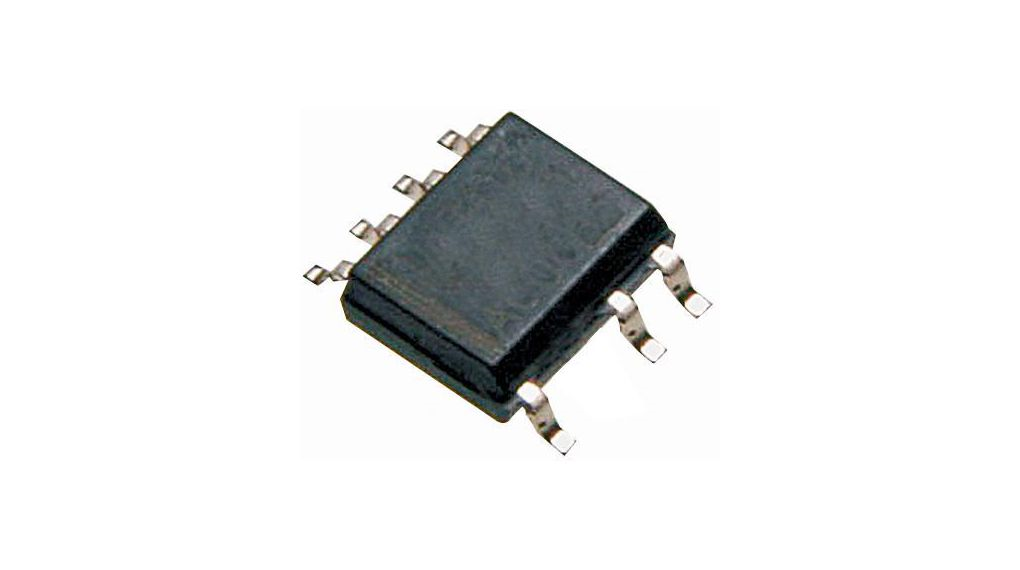

Il LNK3604G è un circuito integrato convertitore CA/CC offline (switcher monolitico) della serie LinkSwitch-XT2. Questo componente combina un MOSFET di potenza da 725 V con un oscillatore, un sistema di controllo On/Off e protezioni integrate, rendendolo ideale per alimentatori flyback compatti a basso consumo (elettrodomestici, misuratori smart e sistemi industriali).
Specifiche Tecniche Principali
- Tensione MOSFET di Potenza: 725 V
- Frequenza di Commutazione: 132 kHz (con frequency jittering per ridurre i disturbi EMI)
- Intervallo Tensione di Ingresso: Da 85 V ca a 265 V ca
- Potenza Massima in Uscita:
- 6,1 W ad ampio spettro universale (85-265 V ca)
- 9,2 W con ingresso fisso a 230 V ca ± 15%
- Tipo di Package: SMD-8C (noto commercialmente anche come SOIC a 7 pin, data l'assenza di un pin centrale per l'isolamento ad alta tensione).
- Efficienza EcoSmart™: Consumo a vuoto inferiore a 100 mW senza avvolgimento di polarizzazione (<10 mW con avvolgimento ausiliario).
