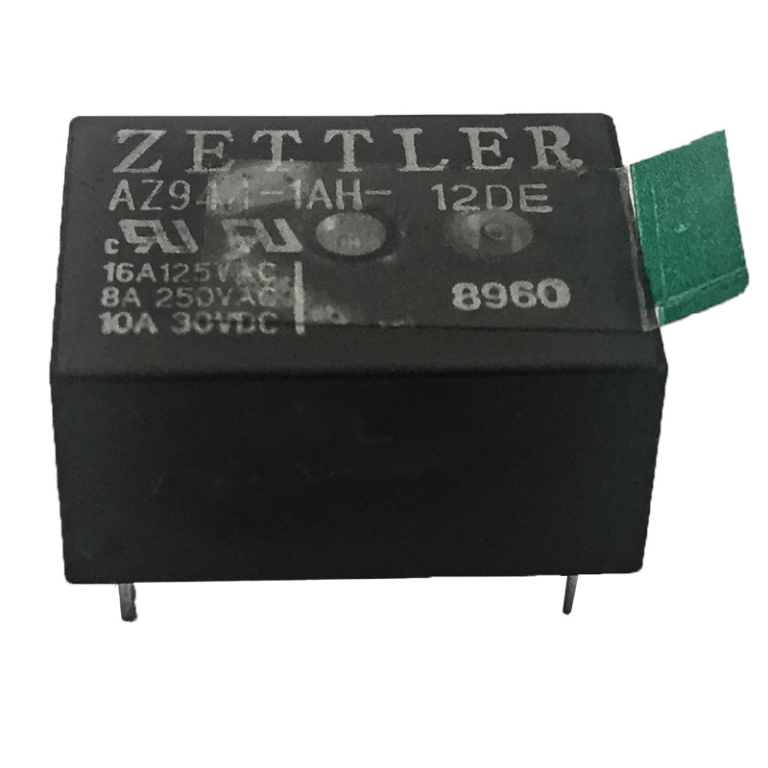

RELE' BOBINA 12VDC SPST 4 PIN 250VAC 8A ZETTLER

Codice	37389
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

Il codice AZ944-1AH-12DE identifica un relè di potenza miniaturizzato a basso profilo prodotto da American Zettler. Questo componente elettromeccanico viene utilizzato principalmente su schede elettroniche (PCB) per la gestione e la commutazione di carichi di potenza elevati in spazi ridotti.

Di seguito trovi la decodifica dettagliata della sigla in base alle specifiche tecniche

Decodifica del Codice Prodotto

AZ944: Indica la serie del relè (relè di potenza a basso profilo, serie miniaturizzata).
1A: Identifica la configurazione dei contatti di tipo SPST-NO (Single Pole Single Throw - Normally Open / 1 Form A), ovvero un singolo contatto normalmente aperto.
H: Indica l'alta capacità di corrente o il materiale dei contatti (tipicamente leghe di argento come l'ossido di cadmio e argento).
12: Rappresenta la tensione nominale della bobina di comando, pari a 12 VDC (corrente continua).
D: Specifica che il tipo di alimentazione della bobina è in corrente continua (DC).
E: Indica la versione sigillata (epossidica/lavabile), progettata per resistere ai processi di saldatura e lavaggio industriale dei circuiti stampati.
Specifiche Tecniche Principali
- Portata Massima dei Contatti: 16 A a 125 VAC oppure 8 A a 250 VAC (carico resistivo).
- Potenza Massima Commutabile: Fino a 2000 VA in corrente alternata e 300 W in corrente continua.
- Resistenza della Bobina: 720 O (±10%).
- Tensione di Attivazione (Must Operate): Massimo 9,6 VDC.
- Montaggio: A foro passante (Through-Hole / PC Pin) direttamente su circuito stampato.
- Peso: Circa 8 gramm
