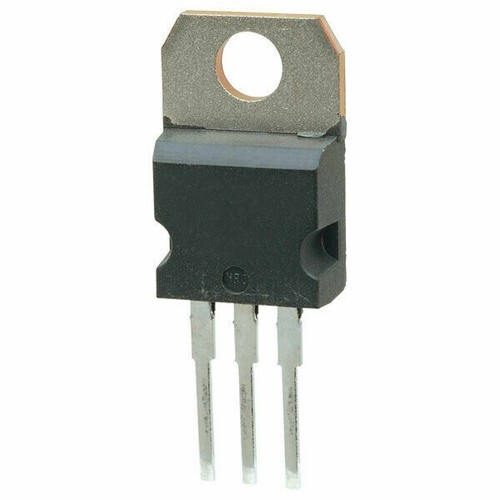

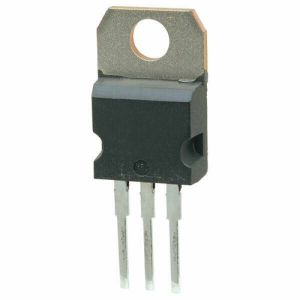

Il componente SFG130N10PT è un MOSFET di potenza a canale N in modalità arricchimento (Enhancement Mode), alloggiato in un package standard TO-220. È progettato principalmente per applicazioni ad alta corrente, gestione della potenza e sistemi di controllo motori.
Ecco la decodifica strutturata della sigla del componente:
- SFG: Serie del produttore (tipicamente associato alle tecnologie SGTMOS / Oriental Semiconductor).
- 130: Indica la corrente nominale massima di 130 A.
- N: Identifica la polarità a canale N.
- 10: Indica la tensione massima drain-source di 100 V (10 x 10).
- PT: Specifica il tipo di package e finitura dei pin (in questo caso, TO-220 con pin standard passanti).
Specifiche Tecniche Principali
- Tensione Drain-Source (\(V_{DS}\)): 100 V
- Corrente di Drain Continua (\(I_{D}\)): 130 A (a \(T_C = 25^\circ\text{C}\))
- Corrente di Drain Pulsata (\(I_{DM}\)): 390 A
- Tensione Gate-Source (\(V_{GS}\)): ±20 V
- Resistenza in conduzione (\(R_{DS(on)}\)): ~4,6 mO (Valore tipico molto basso per ridurre al minimo le perdite di potenza).
- Package: TO-220
Applicazioni Comuni
Grazie alla bassa resistenza interna e all'ottima tolleranza alle correnti impulsive, viene ampiamente utilizzato in:
- Sistemi di gestione e protezione delle batterie (BMS)
- Driver per motori elettrici (es. controller per e-bike o monopattini)
- Alimentatori a commutazione (SMPS) e convertitori DC-DC
- Inverter solari e gruppi di continuità (UPS)
