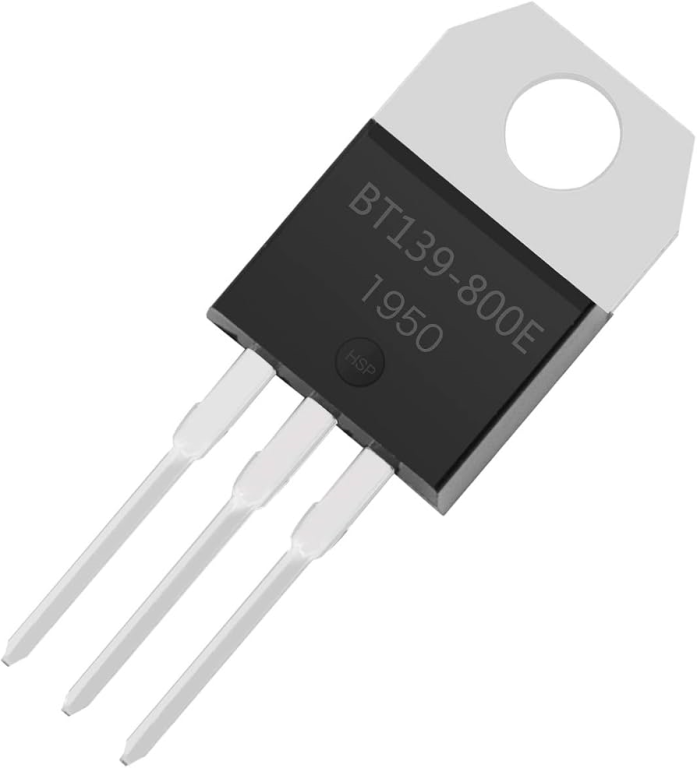

Il BT139-800E è un
TRIAC a 4 quadranti con gate sensibile, alloggiato in un contenitore plastico standard
TO-220AB (SOT78). Prodotto originariamente da Philips/NXP e oggi da
WeEn Semiconductors, è progettato per applicazioni generiche di commutazione bidirezionale e controllo di fase in corrente alternata (AC), come il controllo motori, dimmer per l'illuminazione e sistemi di riscaldamento.
Grazie alla dicitura "Series E" (sensitive gate), la corrente di innesco del gate (\(I_{GT}\)) è particolarmente bassa (= 10 mA). Questo permette al componente di essere pilotato direttamente da microcontrollori (come Arduino o PIC), circuiti integrati logici e driver a bassa potenza.
Specifiche Tecniche Principali
- Tensione massima di blocco ripetitiva (\(V_{DRM}\)): 800 V
- Corrente nominale RMS (\(I_{T(RMS)}\)): 16 A
- Corrente di picco non ripetitiva (\(I_{TSM}\)): fino a 155 A (impulso d'onda sinusoidale a 60 Hz)
- Corrente di innesco del gate (\(I_{GT}\)): = 10 mA nei quadranti I, II e III; = 25 mA nel quadrante IV
- Tensione di innesco del gate (\(V_{GT}\)): max 1,5 V
- Temperatura di giunzione operativa (\(T_{j}\)): max 125 °C
Piedinatura (Pinout - TO-220AB)
Guardando il componente frontalmente (con la parte metallica/scritte rivolte verso di te e i pin rivolti verso il basso, da sinistra a destra):
- Pin 1: Terminale Principale 1 (T1 o MT1)
- Pin 2: Terminale Principale 2 (T2 o MT2) — Nota: il tab metallico posteriore è collegato internamente a questo pin
- Pin 3: Gate (G - Terminale di controllo)
