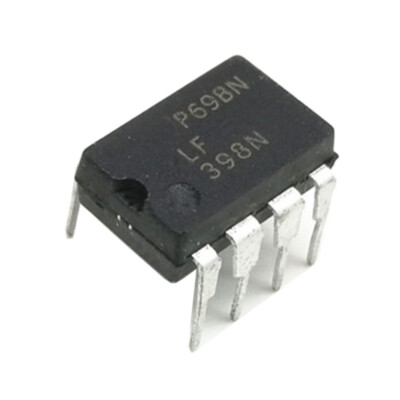

Il componente
LF398N/NOPB prodotto da
Texas Instruments è un
circuito integrato monolitico "Sample and Hold" (campionamento e mantenimento) di precisione che utilizza la tecnologia BI-FET. La dicitura "NOPB" indica che il componente è conforme alle normative RoHS (senza piombo).
Specifiche Tecniche Principali
- Funzione principale: Circuito Sample-and-Hold monolitico.
- Tensione di alimentazione: Funziona con alimentazione singola o doppia da ±5 V a ±18 V.
- Accuratezza del guadagno DC: Tipicamente 0.002% (configurato come inseguitore a guadagno unitario).
- Tempo di acquisizione: Inferiore a 10 µs (fino a 4–6 µs a seconda delle condizioni).
- Impedenza di ingresso: Estremamente elevata, pari a 10¹° O, per non caricare le sorgenti ad alta impedenza.
- Droop Rate (Tasso di scarica): Molto basso, circa 5 mV/min con un condensatore di hold da 1 µF.
- Compatibilità logica: L'ingresso logico differenziale è compatibile con i livelli TTL, PMOS e CMOS (soglia di 1.4 V).
- Package: PDIP a 8 pin (Through-Hole / montaggio a foro passante).
- Temperatura operativa: Da 0 °C a 70 °C.
Piedinatura (Pinout PDIP-8)
Il pinout standard per il formato a 8 pin (vista dall'alto) è strutturato come segue:
- V+: Alimentazione positiva
- Offset Adj: Regolazione dell'offset di tensione (tramite pin singolo)
- Input: Ingresso del segnale analogico
- V-: Alimentazione negativa
- Output: Uscita del segnale analogico
- Hold Capacitor (\(C_{h}\)): Connessione per il condensatore esterno di hold
- Logic Reference: Riferimento per la soglia logica
- Logic Input: Ingresso di controllo (Sample / Hold)
