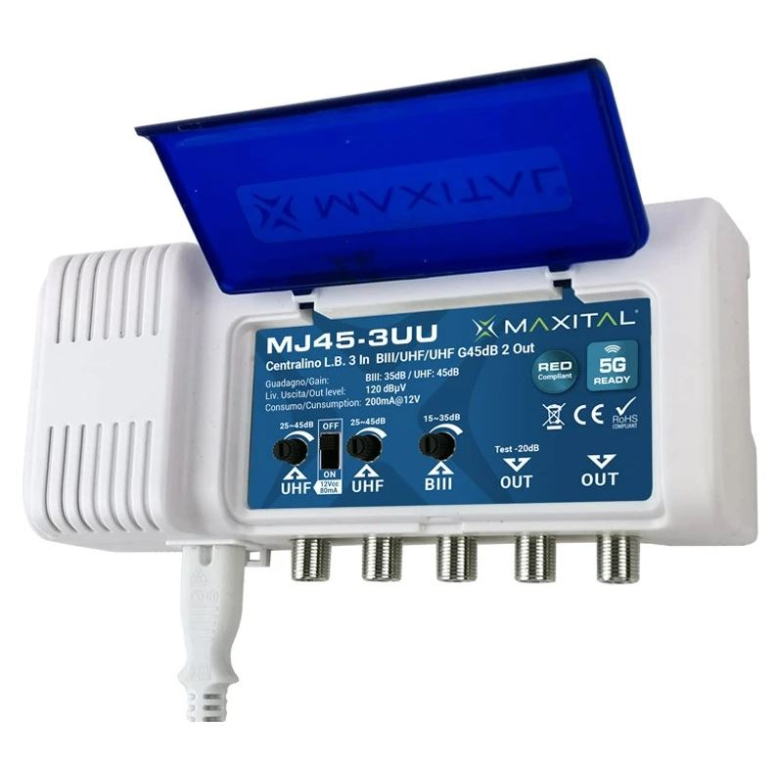

Centralino Larga Banda autoalimentato con 3 ingressi: BIII / UHF / UHF, Guadagno di 45dB con livello di uscita pari a 120dBµV. Filtro 5G di ultima generazione, telealimentazione 12Vcc/80mA su ingresso UHF e amplificazione a bande separate.
Amplificazione a Bande Separate BIII/UHF. - Guadagno di 45 dB. - Filtro 5G integrato di ultima generazione - Uscita test -20dB - Telaio metallico completamente schermato e connettori di tipo F - CAG Controllo Automatico di Guadagno. - Protezione contro i cortocircuiti e le sovratensioni. - Telealimentazione su ingresso UHF 12Vcc e 80mA per preamplificatori. - Contenitore in ABS antifiamma. - Predisposizione per montaggio su Barra DIN. Applicazioni Centralino a Larga Banda adatto per amplificare e miscelare il segnale proveniente da diverse antenne. Caratterizzato da una amplificazione a bande separate e da una bassa figura di rumore. Dispone di telealimentazione per alimentare un eventuale preamplificatore.
Dati tecnici
N° Ingressi |
3 |
Bande |
BIII / UHF / UHF |
Frequenza |
174 ÷ 230 / 470 ÷ 694 / 470 ÷ 694 |
N° Uscite |
2: 1 OUT + 1 TEST (-20 dB) |
Guadagno - dB |
35 / 45 / 45 |
Regolazione Guadagno - dB |
20 / 20 / 20 |
Livello max. uscita VHF/UHF - dBµV |
120 |
Figura di rumore - dB |
BIII: <5 / UHF: <7 |
Alimentazione - VAC |
220/230 |
Consumo - mA |
185 |
Tipo di amplificazione |
BIII / UHF a Bande Separate |
Telealimentazione su input UHF - Vcc / mA |
12 / 80 |
Tipo di telaio |
Lega di zinco |
Tipo di contenitore |
ABS antifiamma - Montaggio su barra DIN |
Temperatura di funzionamento - °C |
-10 ÷ +50 |
Dimensioni (L x A x P) - mm |
168 x 80 x 48 |
Peso - g |
390 |
Quantità imballo singolo/multiplo |
1 / 6 |
Conforme alle norme |
EN60065; EN55032; EN55035; EN61000-3-2 |
|
EN61000-3-3; EMC Directive 2014/30/EU |
|
EN 62368-1; LVC Directive 2014/35/EU |
|
Red Compliant |
