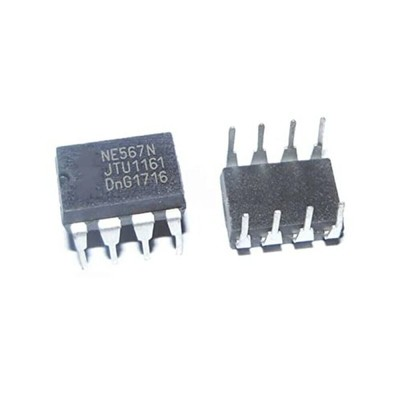

Il NE567N è un circuito integrato famosissimo che funge da Tone Decoder (decodificatore di tono) basato su un ciclo ad aggancio di fase (PLL). È progettato per attivare un'uscita (portandola a livello logico basso) solo quando rileva una specifica frequenza stabile sul suo pin di ingresso.
È elettricamente equivalente e intercambiabile con la sigla commerciale LM567.
Specifiche Tecniche Principali
Intervallo di frequenza: Da 0,01 Hz fino a 500 kHz.
Tensione di alimentazione: Da 4,75V a 9V (funziona perfettamente a 5V per logica TTL/CMOS).
Larghezza di banda regolabile: Fino al 14% della frequenza centrale.
Capacità di commutazione dell'uscita: Può assorbire (sink) fino a 100 mA, ideale per pilotare direttamente un LED o un piccolo relè.Tipo di capsula: DIP-8 (foro passante a 8 pin)
