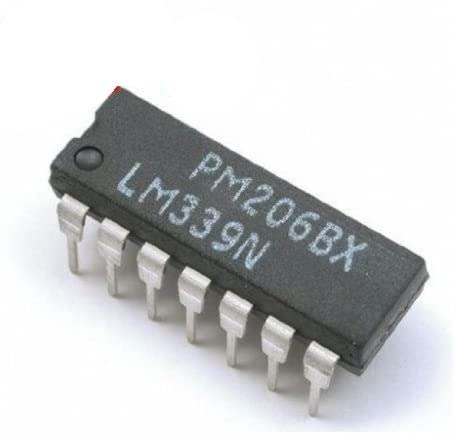

L'LM339 è un circuito integrato che contiene quattro comparatori di tensione analogici indipendenti all'interno di un singolo chip a 14 pin
Viene utilizzato principalmente nei circuiti elettronici per confrontare due segnali di tensione e determinare quale sia il maggiore, convertendo il risultato in un segnale logico digitale (Alto o Basso). [1, 2]
Caratteristiche Tecniche Principali
- Alimentazione singola: da 2 V a 36 V.
- Alimentazione duale (split): da ± 1 V a ± 18 V.
- Uscita Open Collector: richiede obbligatoriamente una resistenza di pull-up esterna per definire il livello logico alto. Questo permette di interfacciare il chip direttamente con logiche diverse come TTL, CMOS o microcontrollori (Arduino, ESP32) funzionanti a tensioni differenti (3.3 V o 5 V).
- Basso consumo: assorbimento di corrente di circa 0.8 mA indipendente dalla tensione di alimentazione.
- Range di ingresso: include la massa (GND), permettendo il rilevamento di segnali molto bassi vicino allo zero
