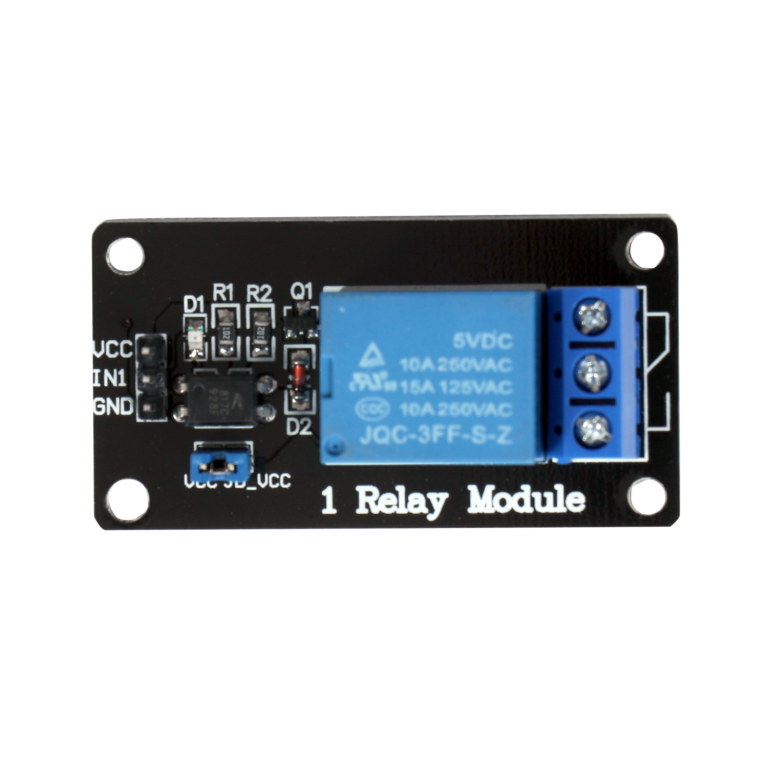

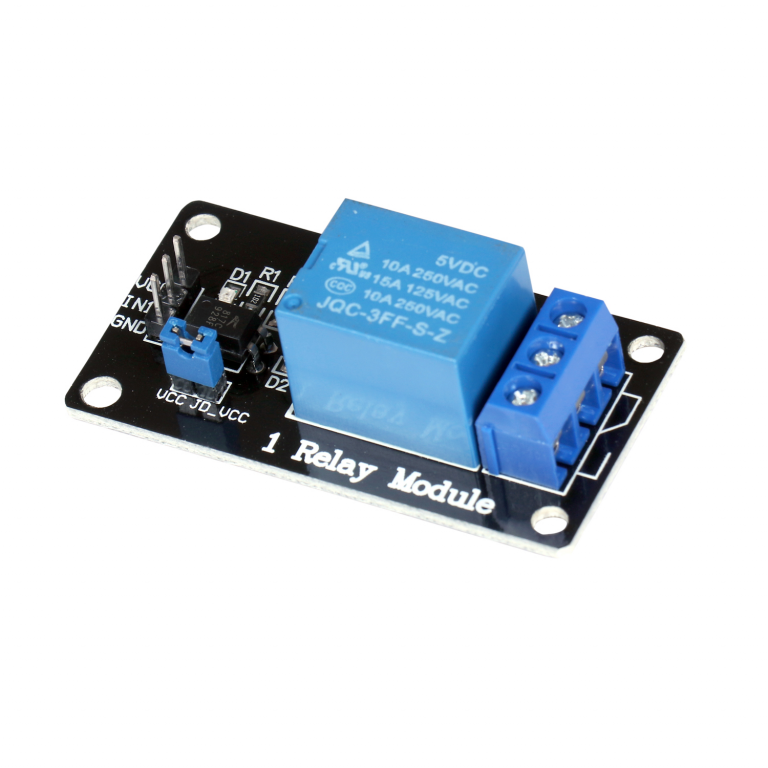

modulo relè a 1 canale da 5V con optoisolamento, comunemente usato con microcontrollori come Arduino, ESP32 o Raspberry Pi per controllare carichi elettrici esterni.
Caratteristiche principali del modulo
- Tensione di alimentazione della bobina: 5 V DC (presente sul pin
VCC).
- Capacità di commutazione del relè (JQC-3FF-S-Z): Fino a 10 A a 250 V AC oppure 10 A/15 A a 125 V AC / 30 V DC.
- Contatti in uscita: Morsettiera a 3 vie con contatti Normally Open (NA/NO), Normally Closed (NC) e Comune (COM).
- Controllo logico: Pin
IN1 per attivare o disattivare il relè tramite un segnale digitale dal microcontrollore.
- Optoisolamento: Separa elettricamente la logica di controllo (es. Arduino) dal circuito di potenza del relè per maggiore sicurezza.
