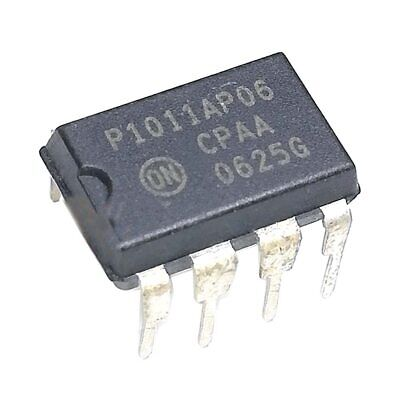

L'NCP1011AP06 è un controller switching monolitico autoalimentato prodotto da ON Semiconductor, progettato per alimentatori switching (SMPS) offline a bassa potenza e in standby. È disponibile in un package DIP-7.
Specifiche Tecniche Principali
Secondo il datasheet di ON Semiconductor, l'NCP1011AP06 presenta le seguenti caratteristiche:
Caratteristica Specifiche
Produttore ON Semiconductor
Tipo di Controllo A modalità di corrente (Current-Mode)
Frequenza di Commutazione Fissa a 65 kHz (sono disponibili anche varianti a 100 kHz e 130 kHz)
MOSFET Integrato Built-in 700 V MOSFET con Rds(on) tipico di 11 O
Tensione di Alimentazione (VCC) Range di funzionamento da 8V a 18V (valori nominali)
Potenza Massima di Uscita Fino a 6 W (con alimentazione tramite Dynamic Self-Supply, DSS) o 8 W (con avvolgimento ausiliario)
Consumo in Standby Inferiore a 100 mW se si utilizza l'avvolgimento ausiliario
Protezioni Integrate Blocco per sottotensione (UVLO), limitazione di corrente, spegnimento termico (thermal shutdown), protezione da sovratensione (OVP) con latch
Caratteristiche Aggiuntive Soft-Start interno da 1.0 ms, jittering della frequenza per migliore compatibilità EMI, funzionamento a salto di ciclo (skip-cycle) a basse correnti di picco (senza rumore acustico)
Applicazioni
L'NCP1011AP06 è ideale per la costruzione di alimentatori a basso costo e robusti, come:
Alimentatori ausiliari per TV, elettrodomestici e dispositivi di rete.
Adattatori AC/DC a bassa potenza per caricabatterie.
