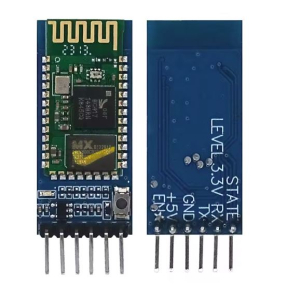

Modulo ricetrasmettitore seriale Bluetooth HC-05 a 6 pin.
Questo modulo è comunemente utilizzato per aggiungere connettività wireless a progetti elettronici, come quelli basati su Arduino, Raspberry Pi e altri microcontrollori.
Caratteristiche principali
Modalità Operative: Può operare sia in modalità Master (avvia la connessione) che Slave (accetta la connessione), a differenza del modello HC-06 che è solo Slave.
Comunicazione: Utilizza il protocollo di comunicazione seriale UART (Universal Asynchronous Receiver/Transmitter), che semplifica l'interfacciamento con i microcontrollori.
Voltaggio: Opera con una tensione da 3,3 V, ma la scheda breakout integrata nell'immagine include un regolatore LDO che consente un ingresso di alimentazione da 3,6V a 6V.
Portata: La portata effettiva tipica in spazi aperti è di circa 10 metri (Class 2).
Configurazione: Le impostazioni come il nome, la password di abbinamento (di default "1234" o "0000") e il baud rate possono essere modificate tramite i comandi AT.
Indicatori LED: Il LED integrato indica lo stato della connessione: lampeggio veloce significa in attesa di connessione/associazione, lampeggio lento significa connessione stabilita.
Pinout
Il modulo nell'immagine ha 6 pin con le seguenti funzioni:
STATE: Indica lo stato della connessione (connesso o disconnesso).
RXD: Pin di ricezione dati seriale (si collega al TX del microcontrollore).
TXD: Pin di trasmissione dati seriale (si collega al RX del microcontrollore).
GND: Pin di massa (Ground).
+5V (o VCC): Pin di alimentazione.
EN (o KEY): Utilizzato per impostare il modulo in modalità comandi AT quando portato a livello alto.
Applicazioni Comuni
Il modulo è versatile e utilizzato in una varietà di progetti:
Automazione domestica e controllo remoto di elettrodomestici.
Robotica (controllo remoto di robot).
Registrazione dati da sensori a smartphone o PC.
Sistemi di navigazione GPS.
Accessori per computer wireless.
