IlCD4020BEè uncircuito integrato CMOS che funge dacontatore binario ripple-carry a 14 stadi(14-bit). È progettato per applicazioni di temporizzazione, divisione di frequenza e conteggio di eventi, operando con un ampio intervallo di tensione da3V a 18V.
Caratteristiche Principali
Secondo i dati tecnici forniti daTexas Instrumentse altri distributori comeDigiKey, le specifiche principali includono:
Capacità di conteggio:Può contare da 0 a 16.383 in formato binario.
Frequenza di clock:Supporta una frequenza massima fino a24 MHz(tipicamente misurata a 15V).
Uscite:Dispone di12 uscite bufferizzate(Q1, Q4-Q14); le uscite Q2 e Q3 non sono accessibili esternamente per ridurre le dimensioni del package.
Reset:Ingresso di reset asincrono; portando il pin RESET a livello alto, il contatore torna allo stato zero indipendentemente dal segnale di clock.
Trigger:Il conteggio avanza sulfronte negativodell'impulso di clock.
Piedinatura (Pinout) e Package

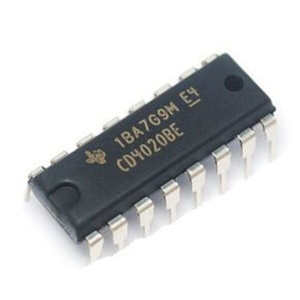

Il CD4020BE è comunemente disponibile in un packageDIP-16(16-pin Dual-In-line Plastic).
Pin 10:Ingresso Clock.
Pin 11:Ingresso Reset.
Pin 8:Massa (GND/VSS).
Pin 16:Alimentazione positiva (VDD/VCC).
Uscite:Distribuite sui restanti pin (es. Pin 9 è Q1).
Applicazioni comuni
Questo componente è spesso utilizzato in progetti che richiedono lunghi periodi di temporizzazione o divisioni di frequenza elevate, come:
Timer e circuiti a ritardo:Può generare ritardi da millisecondi fino a diverse ore a seconda della frequenza di clock in ingresso.
Divisori di frequenza:Ogni stadio divide la frequenza precedente per 2.
