Codice di marcatura: P10NK70Z
Tipo di transistor: MOSFET
Tipo di canale di controllo: canale N
Valori massimi assoluti
Pd ? - Dissipazione di potenza massima: 150 W
|Vds|? - Tensione massima drain-source: 700 V
|Vgs|? - Tensione massima gate-source: 30 V
|Id| ? - Corrente di scarico massima: 8,6 A
Tj ? - Temperatura massima di giunzione: 150 °C
Caratteristiche elettriche
|VGSth|? - Tensione di soglia del gate massima: 4,5 V
Qg ? - Carica totale del gate: 64 nC
tr ? - Tempo di salita: 19 nS
Coss? - Capacità di uscita: 190 pF
RDSon? - Resistenza massima drain-source in stato attivo: 0,85 Ohm

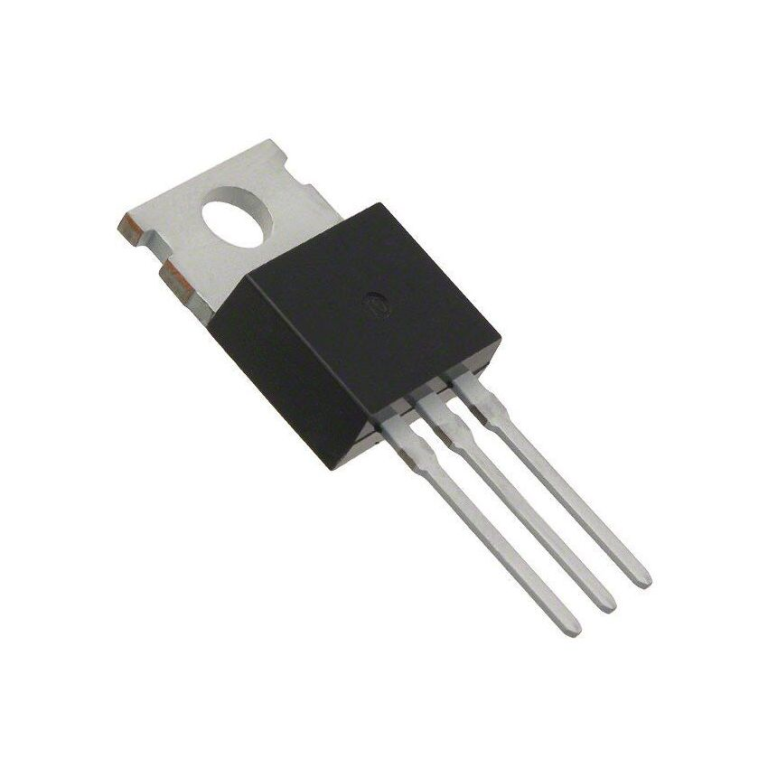

Contenitore: TO220
