Il 2SC9015 (spesso siglato semplicemente come C9015 o S9015) è un transistor bipolare a giunzione (BJT) di tipo PNP a basso rumore, progettato principalmente per applicazioni di preamplificazione audio, amplificazione di piccoli segnali e commutazione generica.Viene ampiamente utilizzato nei circuiti elettronici che richiedono un guadagno stabile e un rumore di fondo ridotto al minimo.
Il suo complementare (la versione NPN) è il transistor KTC9014.
Specifiche Tecniche Principal
Tipo di polarità: PNP
Tensione massima Collettore-Base: -50 V
Tensione massima Collettore-Emettitore: -45 V
Tensione massima Base-Emettitore: -5 V
Corrente massima di Collettore: -100 mA (0.1 A)
Dissipazione di potenza massima: 450 mW (nel formato TO-92)
Guadagno di corrente continua: Solitamente compreso tra 60 e 1000 (diviso in bande di guadagno come A, B, C, D)
Figura di rumore (NF): Molto bassa, tipicamente 1 dB (a 1 kHz)
Piedinatura (Pinout)

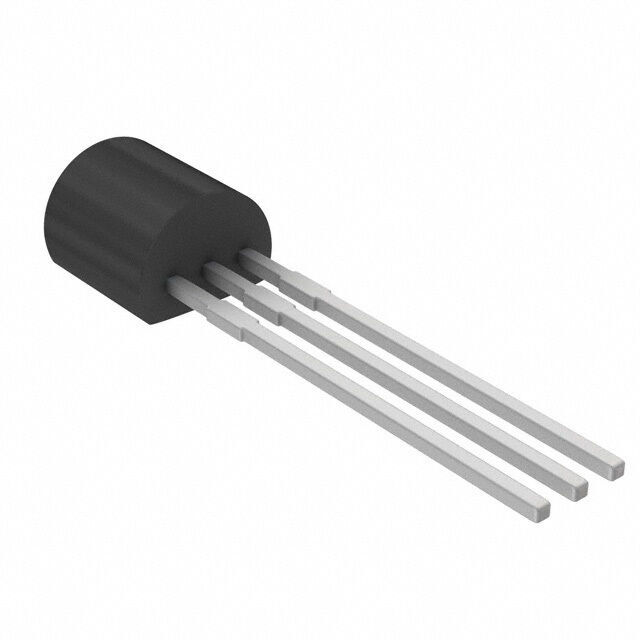

Il componente si trova più comunemente nel formato standard TO-92 (il classico contenitore in plastica nera a forma di semicerchio). Guardando la faccia piatta del transistor con i piedini rivolti verso il basso, la disposizione da sinistra a destra è:Emettitore (E)Base (B)Collettore (C)
