Il 1N34A è uno dei più celebri e storici diodi al germanio a contatto puntiforme, introdotto originariamente negli anni '40 e ancora oggi popolarissimo tra hobbisti e tecnici di elettronica. A differenza dei comuni diodi al silicio (come il modello 1N4148), si distingue per una tensione di soglia (forward voltage drop) molto bassa, tipicamente compresa tra 0,2 V e 0,3 V
Questo componente è ideale per gestire segnali ad alta frequenza e di bassissima intensità
Specifiche Tecniche Principali
I valori standard estratti dai datasheet ufficiali dei produttori includono:
- Tensione Inversa di Picco: 60 V - 65 V
- Corrente Diretta Continua: 50 mA
- Caduta di Tensione Diretta: ˜ 0,3 V a basse correnti (fino a un massimo di 1,0 V a 5 mA).
- Corrente di Dispersione Inversa: Tipicamente 30 µA a 10 V (i diodi al germanio disperdono più corrente rispetto al silicio).
- Capacità di Giunzione: Molto bassa, circa 0,8 pF - 1,0 pF, eccellente per le alte frequenze.

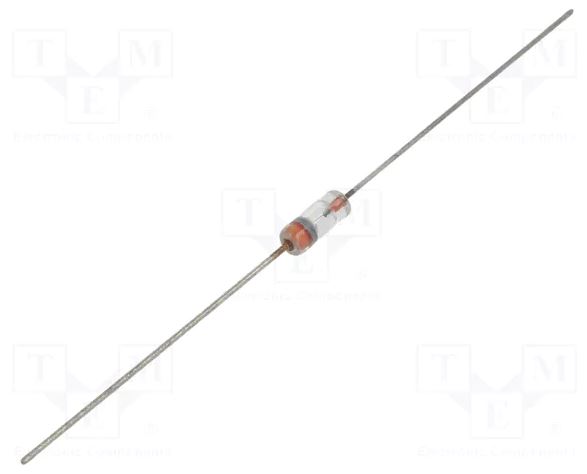

- Involucro Standard: In vetro assiale tipo DO-7 o DO-35, con una banda nera che indica il catodo.
