RELE' BOBINA 12VDC SPDT 5 PIN 14VDC 20A NAIS

Codice	37396
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

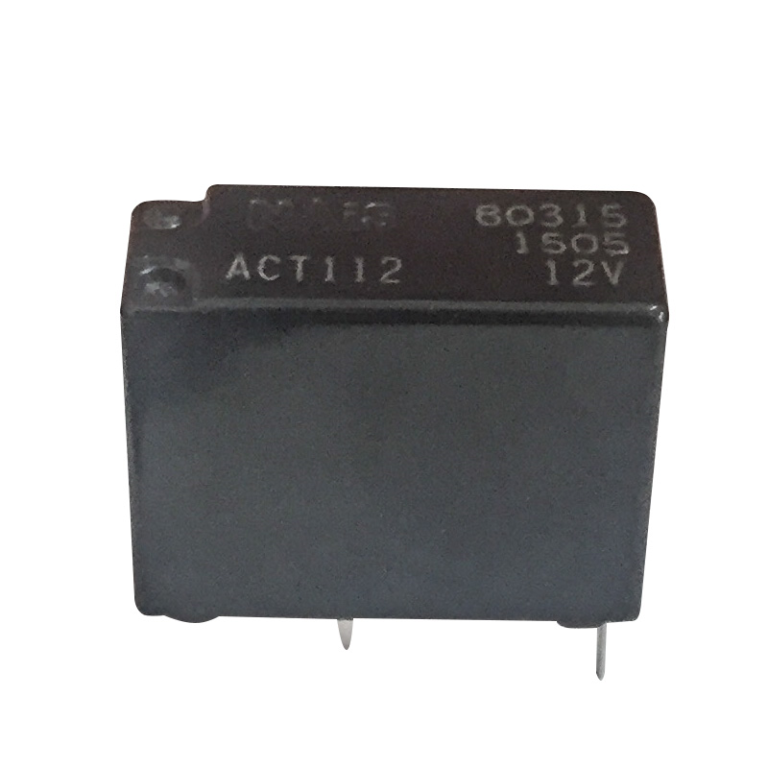

Il componente ACT112 (prodotto da Panasonic / NAIS) è un relè elettromeccanico miniaturizzato per uso automobilistico (automotive), progettato per il montaggio a foro passante (THT) direttamente su circuito stampato (PCB).

Grazie alle sue dimensioni estremamente ridotte e alla sua affidabilità, viene ampiamente utilizzato nelle centraline delle auto per il controllo di alzacristalli elettrici, chiusure centralizzate, regolazione dei sedili e ventole.

Specifiche Tecniche Principali

Tensione nominale della bobina: 12 VDC
Configurazione contatti: SPDT (1 Form C - 1 contatto in scambio)
Corrente nominale di commutazione: 20 A (a 14 VDC sul contatto Normalmente Aperto)
Corrente massima trasportabile: Fino a 35 A per brevi picchi (max 2 minuti)
Resistenza della bobina: 180 O
Corrente assorbita dalla bobina: 66.7 mA
Potenza della bobina: 800 mW
Tensione di spunto (attivazione): 7.2 VDC
Materiale dei contatti: Lega d'argento (senza cadmio)
Temperatura operativa: Da -40 °C a +85 °C
Applicazioni Comuni

Questo tipo di relè si trova frequentemente nella riparazione di moduli elettronici automotive, tra cui:
- Moduli comfort e servizi
- Sistemi di chiusura centralizzata e antifurti
- Driver di inversione di polarità per motori DC (alzacristalli, specchietti retrovisori)
