RELE' BOBINA 24VDC SPDT 5 PIN 250VAC 30VDC 5A ZETTLER

Codice	37398
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

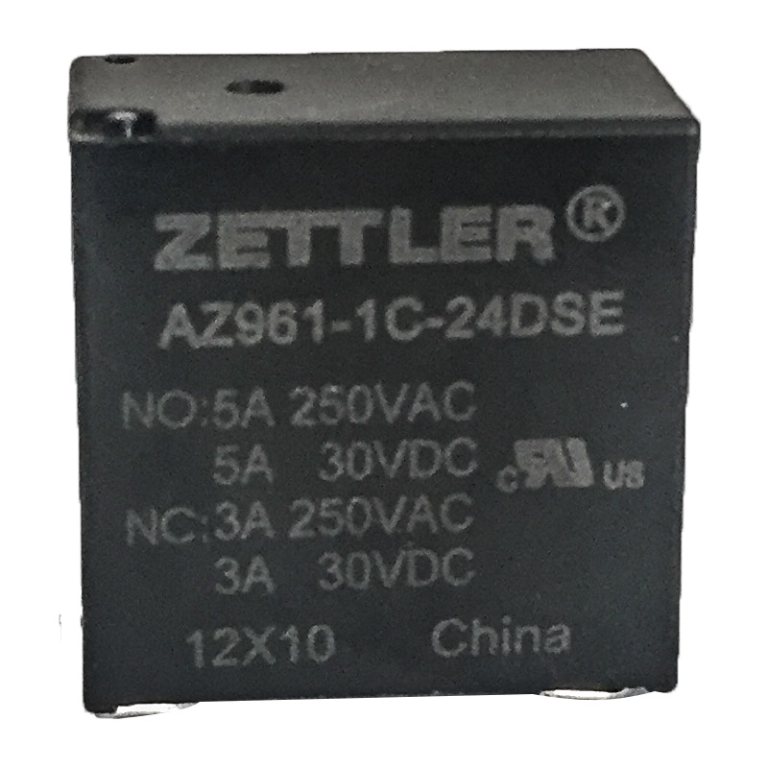

Il codice AZ961-1C-24DSE identifica un relè elettromeccanico miniaturizzato di potenza prodotto da ZETTLER. Si tratta di un componente comunemente utilizzato su circuiti stampati (PCB) per il controllo di carichi elettrici in ambito di automazione, elettrodomestici o schede elettroniche industriali.

Significato del Codice (Part Number Breakdown)

AZ961: Identifica la serie del relè (relè subminiaturizzato di potenza).
1C: Configurazione dei contatti di tipo SPDT (Single Pole Double Throw), noto anche come 1 Form C (singolo scambio / deviatore).
24: Tensione nominale della bobina di comando pari a 24 VDC (Corrente Continua).
D: Bobina alimentata in corrente continua (DC).
S: Versione ad alta sensibilità (bobina Sensitive, che richiede meno potenza per eccitarsi rispetto alla standard).
E: Indica la sigla per i contatti in ossido di stagno-argento (AgSnO2), ottimi per sopportare correnti di spunto e ridurre le saldature dei contatti, oppure fa riferimento alla sigla di sigillatura epossidica (Epoxy sealed) per resistere ai lavaggi industriali dopo la saldatura.
Caratteristiche Tecniche Principali

1. Contatti (Output)
- Configurazione: 1 contatto in scambio (SPDT / 1 Form C).
- Numero di PIN: 5 terminali totali (2 per la bobina, 3 per lo scambio: Comune, Normalmente Chiuso, Normalmente Aperto).
- Capacità di commutazione (Rating): 5 A a 250 VAC (carico resistivo).
- Materiale dei contatti: Ossido di stagno-argento (AgSnO2).
2. Bobina (Input)
- Tensione Nominale: 24 VDC.
- Resistenza della Bobina (versione S): 2310 Ohm (±10%).
- Tensione di attivazione (Must Operate): 16.8 VDC.
- Tensione di rilascio (Dropout): Maggiore del 10% della tensione nominale.
3. Dati Generali
- Montaggio: A foro passante (THT / PCB).
- Tempo di risposta (Operate Time): ~10 ms.
- Tempo di rilascio (Release Time): ~5 ms.
- Vita elettrica: Minimo 1 × 105 operazioni a pieno carico resistivo.
- Vita meccanica: Minimo 1 × 107 operazioni
