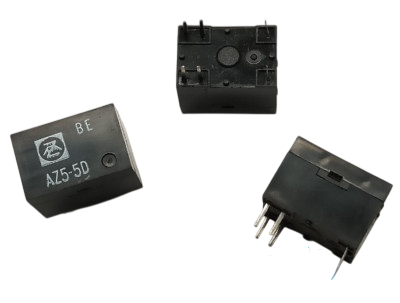

Il componente AZ5-5D (o AZ5-5DE) è un relè elettromagnetico subminiaturizzato per circuito stampato (PCB). La dicitura "TEK" si riferisce comunemente allo stock o alla classificazione del produttore/distributore di componenti elettronici.
Il relè è ampiamente utilizzato in elettronica per la sua estrema compattezza e per la sigillatura in resina epossidica.
Caratteristiche Tecniche Principali
- Tensione Nominale della Bobina: 5V DC (indicata dal suffisso -5D).
- Configurazione Contatti: Tipicamente SPDT (1 Form C - 1 contatto in scambio) oppure SPST (1 Form A).
- Numero di Pin: 6 PIN complessivi per il montaggio passante (Through-Hole) su scheda.
- Sensibilità della Bobina: Molto alta, con consumi ridotti a partire da soli 100mW.
- Capacità di Commutazione: Gestisce correnti variabili da 1A fino a 2A (a seconda della versione Light o Heavy Duty) con tensioni standard fino a 30VDC o 120VAC.
- Protezione: Sigillato in resina epossidica, ideale per la saldatura ad onda automatica.
Piedinatura Standard (Pinout)
I 6 pin del relè sono generalmente distribuiti sul fondo del rettangolo in plastica per assolvere a tre funzioni:
- 2 Pin per la Bobina (Coil): Posizionati alle estremità per ricevere l'alimentazione a 5V DC.
- 1 Pin Comune (COM): Il terminale centrale mobile.
- 1 Pin Normalmente Chiuso (NC): Connesso al comune quando il relè è spento.
- 1 Pin Normalmente Aperto (NO): Si chiude sul comune quando si applicano i 5V alla bobina.
