Il componente
LT1085CT è un
regolatore di tensione lineare di tipo LDO (Low Dropout) positivo e regolabile, originariamente progettato da Linear Technology e oggi prodotto da

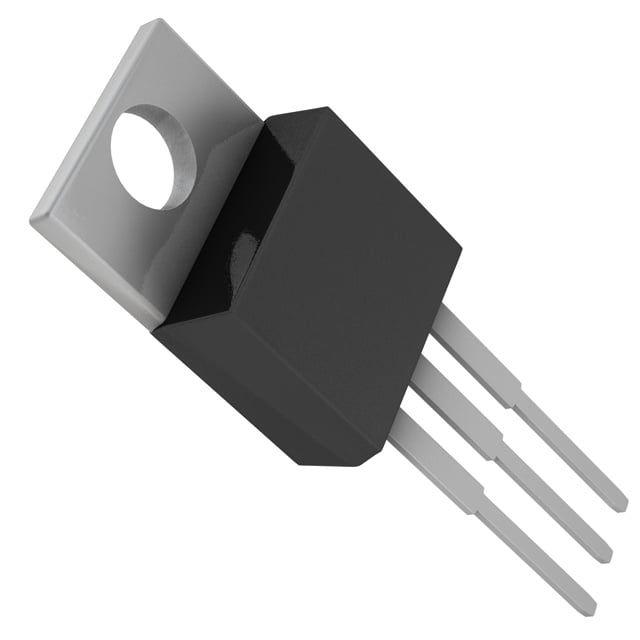

Analog Devices. È alloggiato in un package plastico standard
TO-220 a 3 pin ed è capace di erogare una corrente di uscita massima fino a
3 Ampere.
Specifiche Tecniche Principali
- Corrente di uscita massima: 3 A.
- Tensione di dropout (caduta minima): Garantita a un massimo di 1,5 V alla massima corrente (scende a circa 1 V con carichi inferiori).
- Tensione di uscita: Regolabile da 1,25 V a 28,5 V tramite partitore resistivo esterno (esiste anche in varianti a tensione fissa, es. LT1085CT-12 per i 12V).
- Tensione di ingresso massima: Fino a 30 V (per la versione regolabile standard) o 25 V.
- Regolazione di linea: 0,015% tipica (estremamente stabile rispetto alle variazioni d'ingresso).
- Regolazione di carico: 0,1% tipica.
- Protezioni integrate: Limitatore di corrente interno e protezione da sovraccarico termico (100% testata in fabbrica)
