L'
LT1086CT è un
regolatore di tensione lineare di tipo LDO (Low Dropout) positivo, originariamente progettato da Linear Technology (ora parte di
Analog Devices). Il dispositivo è alloggiato in un package standard
TO-220 a 3 pin ed è in grado di erogare una corrente massima di uscita pari a
1,5 A.
A seconda della sigla esatta, il componente può essere in versione regolabile (dove la tensione si imposta tramite partitore resistivo esterno) o a tensione fissa (es. 3.3V, 5V, 12V).
Specifiche Tecniche Principali
- Corrente massima di uscita: 1,5 A.
- Tensione di dropout (caduta minima): Garantita a un massimo di 1,5 V alla massima corrente, ma scende fino a 1 V con carichi inferiori. [1]
- Tensione di ingresso massima: Fino a 25 V in condizioni operative standard.
- Tensione di uscita:
- Versione regolabile (
LT1086CT): Da 1,25 V a 23,5 V.
- Versioni fisse (es.
LT1086CT-3.3, LT1086CT-5): Tensione bloccata rispettivamente a 3,3 V o 5 V.
- Protezioni integrate: Protezione da sovracorrente (limite di corrente interno) e protezione da sovratemperatura (shutdown termico).
- Requisito fondamentale: Richiede un condensatore di uscita esterno di almeno 10 µF per garantire la stabilità del circuito.
Piedinatura (Pinout TO-220)

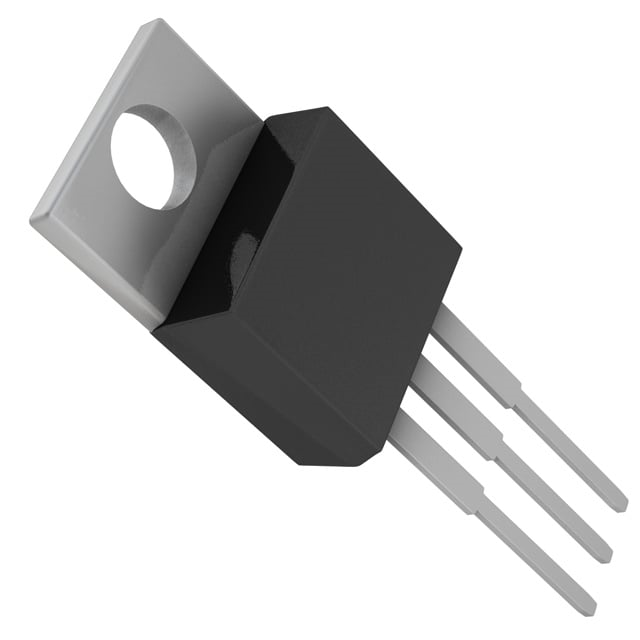

Guardando il componente frontalmente (con la parte metallica sul retro e i pin rivolti verso il basso):
- Pin 1: Adg (Regolabile) / Ground (Massa per le versioni fisse)
- Pin 2: Output (Uscita) (Nota: Il pin centrale è collegato internamente anche all'aletta metallica posteriore).
- Pin 3: Input (Ingresso)
