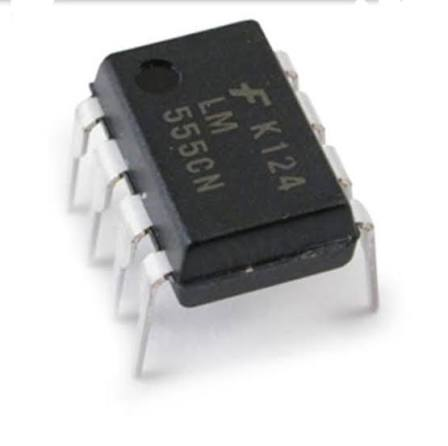

L'
LM555CN è un celebre
circuito integrato timer singolo, variante commerciale del famosissimo chip standard "555" prodotto originariamente da
National Semiconductor (oggi
Texas Instruments) e da altri produttori come
onsemi e Fairchild.
Il suffisso
"CN" indica la versione per la gamma di temperatura commerciale (
C: 0°C o +70°C) racchiusa in un contenitore plastico
N (DIP a 8 pin per montaggio passante).
Piedinatura (Pinout DIP-8)
L'integrato si presenta in un formato a 8 pin con la seguente configurazione:
- GND: Riferimento di terra del circuito.
- TRIGGER: Attiva l'inizio del ciclo di temporizzazione quando la tensione scende sotto 1/3 di Vcc.
- OUTPUT: Uscita del segnale; può erogare o assorbire fino a 200 mA.
- RESET: Resetta il timer se collegato a un livello logico basso (se inutilizzato si collega a Vcc).
- CONTROL VOLTAGE: Permette di modificare i livelli di comparazione interni (solitamente filtrato a terra con un condensatore da 10nF).
- THRESHOLD: Monitora la tensione del condensatore esterno per terminare il ciclo quando supera i 2/3 di Vcc.
- DISCHARGE: Fornisce una via di scarica a terra per il condensatore di temporizzazione esterno.
- VCC: Pin di alimentazione positiva (tipicamente compresa tra 4.5V e 16V).
