Il MUR6030NCT è un
diodo raddrizzatore a recupero ultra-rapido (ultrafast recovery diode) progettato principalmente per applicazioni di commutazione ad alta potenza, come le saldatrici inverter industriali, gli alimentatori switching (SMPS) e i circuiti di clamping.
Specifiche Tecniche Principali
- Corrente nominale (I_F): 60A complessivi (configurazione a doppio diodo).
- Tensione inversa di picco (V_RRM): 300V.
- Tensione diretta massima (V_F): Circa 1.15V.
- Tempo di recupero inverso (t_rr): Ultra-rapido (Super Fast Recovery), ottimizzato per minimizzare le perdite di potenza e i disturbi elettrici ad alta frequenza.
- Capacità di picco (Surge Capacity): Fino a 400A di corrente impulsiva non ripetitiva.

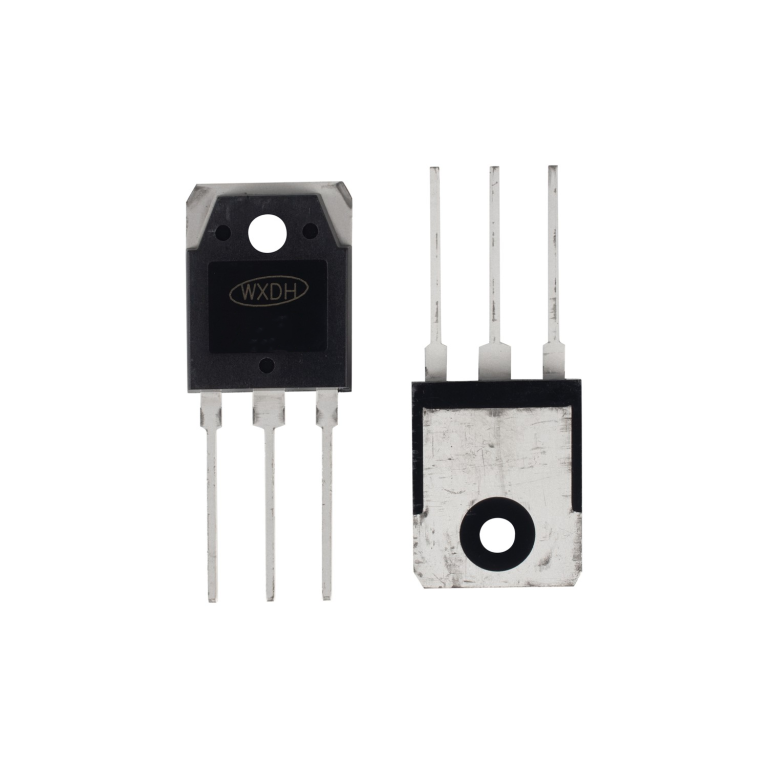

- Package (Involucro): Disponibile comunemente in formato TO-3PN o TO-247 a 3 pin.
- Temperatura operativa: Da -55°C a +150°C
Applicazioni Tipiche
Grazie alla sua bassa caduta di tensione diretta e alle proprietà di commutazione rapida e "morbida" (soft recovery), viene impiegato per ridurre il rumore elettrico nei transistor di commutazione. È un componente critico nei moduli di potenza di saldatrici a elettrodo o filo e inverter di potenza.
