Il PC853 è un
fotoaccoppiatore (optocoupler) ad alte prestazioni con uscita a fototransistor di tipo Darlington, progettato e prodotto da
Sharp Corporation. La sua caratteristica principale rispetto ai modelli standard (come il comune PC817) è la capacità di gestire
tensioni molto elevate sul lato di uscita e un rapporto di trasferimento di corrente (CTR) estremamente alto.
Specifiche Tecniche Principali
Tensione Collettore-Emettitore: 300V (fino a 350V per la variante PC853H).
Tensione di Isolamento: 5.000V, che garantisce una barriera di sicurezza eccellente tra circuiti a bassa e alta tensione.
Current Transfer Ratio (CTR): Minimo 1000% (fino a 4000% tipico), ideale per pilotare carichi con correnti di ingresso minime (anche solo 1mA).
Corrente di Collettore Massima:150 mA.

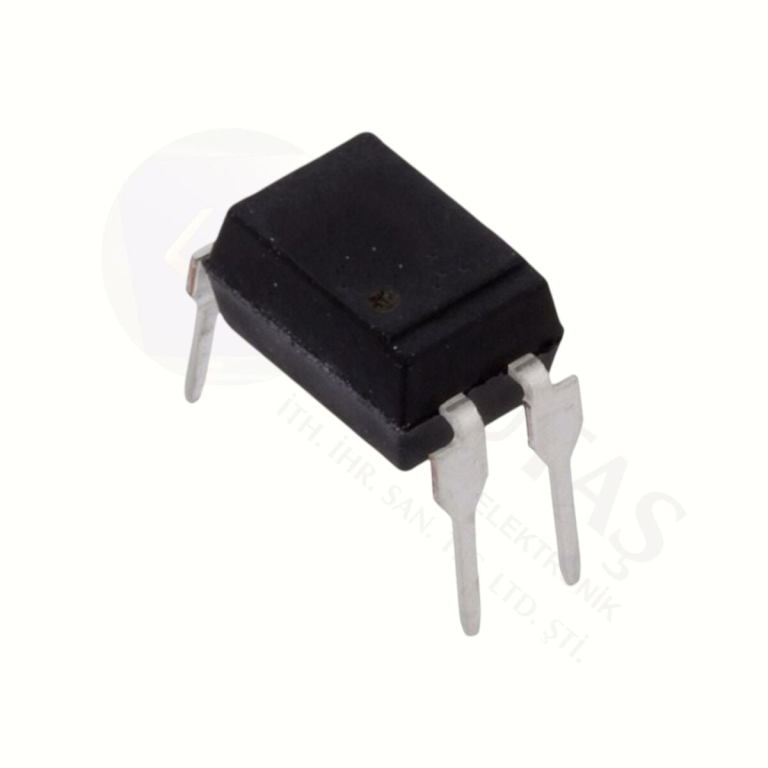

Package (Formato): DIP-4 a foro passante (disponibile anche in versione SMD a montaggio superficiale).
Applicazioni Tipiche
Grazie all'elevata tolleranza alla tensione, viene integrato in:
- Interfacce di linea per apparecchi telefonici e fax.
- Anelli di feedback in alimentatori a commutazione (SMPS) ad alta tensione.
- Circuiti di controllo e interfaccia per macchine a controllo numerico (CNC) e automazione industriale.
