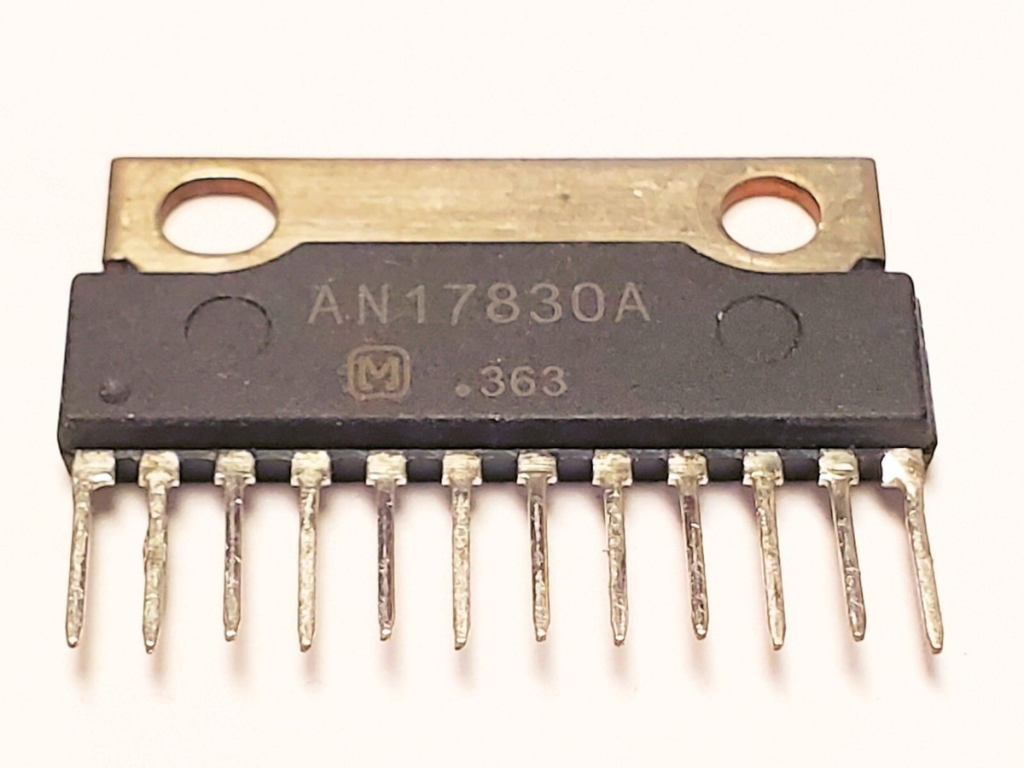

L'AN17830A è un circuito integrato amplificatore di potenza audio monolitico a 2 canali in configurazione BTL (Bridge-Tied Load), progettato da Panasonic (storicamente nota anche come Matsushita). Questo componente è ampiamente utilizzato nei sistemi audio di tipo stereo, nei moduli surround e in vari dispositivi home theater o automotive d'epoca.
Grazie alla sua struttura BTL, riesce a combinare i canali in controfase raddoppiando l'escursione di tensione sul carico, eliminando la necessità di grossi condensatori di accoppiamento in uscita verso gli altoparlanti e offrendo una potenza più elevata.
Specifiche Tecniche Principali
- Configurazione: Amplificatore di potenza audio BTL a 2 canali
- Potenza di uscita: Circa 44 W × 2 canali su un carico di 6 O
- Tensione di alimentazione massima (\[V_{CC}\] max): 17 V
- Package (Involucro): ZIP-12 (o SIL-12 con aletta metallica per la dissipazione del calore)
- Funzionalità integrate: Circuito di Standby (STBY) e funzione di Muting (MUTE) integrati
- Protezioni integrate: Protezione da sovracorrente e protezione termica da surriscaldamento (TSD)
Piedinatura (Pinout standard a 12 Pin)
La disposizione tipica dei pin del chip prevede i seguenti collegamenti principali:
- Pin 1: Ingresso alimentazione positiva
- Pin 2 / Pin 4: Uscite audio del Canale 1 (CH1-O+ / CH1-O-)
- Pin 3 / Pin 11: Masse (GND)
- Pin 5 (STBY): Controllo della modalità Standby
- Pin 6 (CH1-IN): Ingresso del segnale audio per il Canale 1
- Pin 8 (CH2-IN): Ingresso del segnale audio per il Canale 2
- Pin 9 (MUTE): Controllo della funzione Mute
- Pin 10 / Pin 12: Uscite audio del Canale 2 (CH2-O- / CH2-O+)
