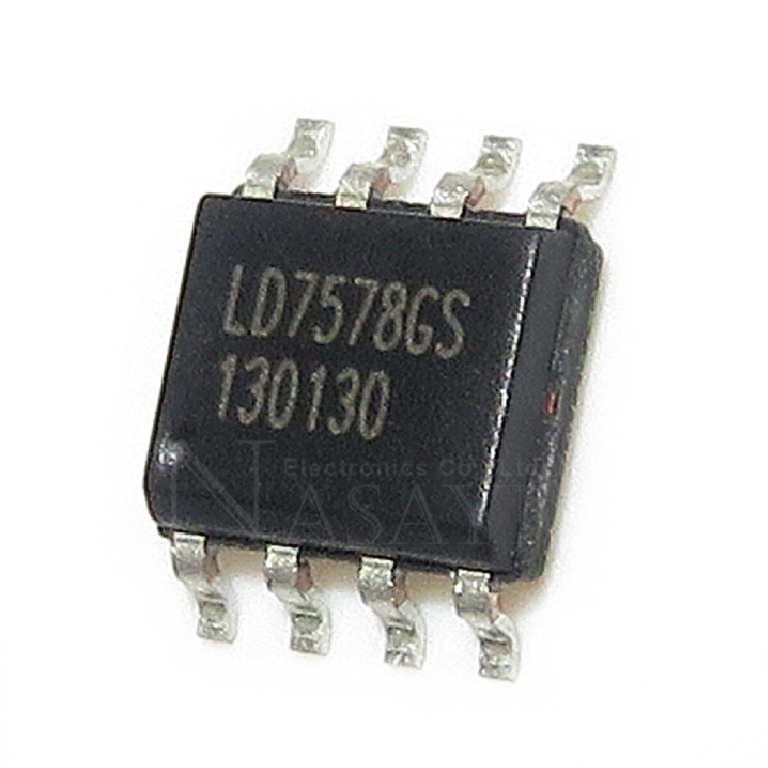

Il componente LD7578GS (spesso identificato anche come LD7578JGS o semplicemente LD7578) è un circuito integrato (IC) controllore PWM di tipo Green-Mode ad alte prestazioni.
Viene utilizzato principalmente come regolatore/controllore di commutazione (Switching Regulator) nei circuiti degli alimentatori switching (SMPS), ad esempio per monitor, televisori, adattatori di alimentazione e piccoli elettrodomestici.
Caratteristiche Principali del Chip
- Tecnologia Green-Mode: Ottimizza l'efficienza energetica riducendo la frequenza di commutazione quando il carico è minimo o nullo (riduzione dei consumi in modalità standby).
- Package: Viene fornito in un formato a montaggio superficiale SOP-8 (8 pin).
- Protezioni Integrate: Include sistemi di sicurezza avanzati per proteggere il circuito da sovratensioni (OVP), sovracorrenti (OCP), sovraccarichi (OLP) e sovratemperature (OTP).
- Bassa Corrente di Avvio: Progettato per ridurre al minimo lo spreco di energia prima dell'accensione a regime del dispositivo.
Configurazione Tipica dei Pin (SOP-8)
Nei controllori PWM a 8 pin di questa famiglia (come la serie Leadtrend LD757X), i pin sono generalmente assegnati a funzioni chiave come:
- GND: Massa del circuito.
- COMP: Pin di compensazione per il feedback della tensione (collegato solitamente all'optoisolatore).
- CS (Current Sense): Rilevamento della corrente per la protezione dai sovraccarichi.
- RT: Impostazione della frequenza di oscillazione tramite resistenza esterna.
- VCC: Pin di alimentazione dell'IC.
- OUT: Uscita del driver del gate (collegata al MOSFET di potenza esterno).
- / 8. HV: Pin per l'avvio ad alta tensione direttamente dal bus raddrizzato (a seconda della specifica variante).
