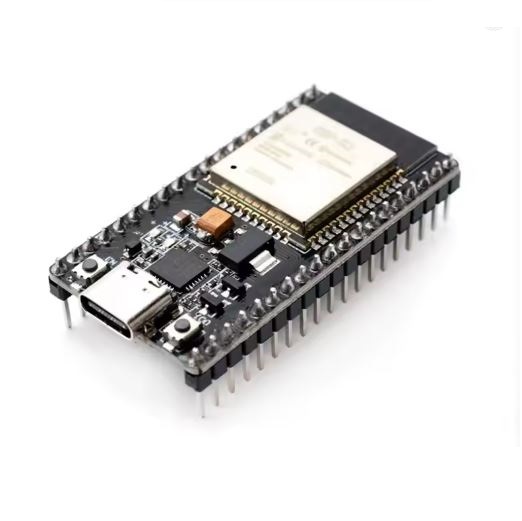

MODULO DI SVILUPPO ESP32 NodeMCU DevKitC FT232 38 PIN WIFI + BLUETOOTH 4.2 USB TYPE-C

Codice 38219
Contattare il punto vendita o WhatsApp 3665629832

Scheda di sviluppo ESP32 (NodeMCU / DevKitC) nella versione a 38 pin con porta USB Type-C.

Questo modello si basa sul modulo ESP-WROOM-32 e integra la connettività Wi-Fi a 2.4 GHz e Bluetooth (v4.2 e BLE). Utilizza solitamente un convertitore USB-Seriale integrato come il chip CP2102 o CH340 per consentire la programmazione e l'alimentazione diretta tramite il cavo Type-C.



Disposizione tipica dei Pin (Pinout Standard)


La variante a 38 pin (19 pin per lato) espone la maggior parte delle funzionalità del chip rispetto alla classica versione a 30 pin. Di seguito è riportata la piedinatura standard di riferimento per questa scheda:



  • Alimentazione:

    • VIN (o 5V): Ingresso di alimentazione principale a 5 Volt (da usare se non alimentato tramite USB).
    • 3V3: Uscita regolata a 3.3 Volt (generata dal regolatore di bordo per alimentare sensori esterni a basso consumo).
    • GND: Pin di messa a terra (massa comuni).


  • Controllo:

    • EN (o RST): Pin di Reset (porta il chip a riavviarsi se collegato a massa).


  • Interfacce principali di Default (Arduino IDE):


    • I2C: GPIO 21 (SDA) e GPIO 22 (SCL).
    • SPI (VSPI): GPIO 23 (MOSI), GPIO 19 (MISO), GPIO 18 (CLK), GPIO 5 (CS).
    • UART (Seriale Hardware): RX0 (GPIO 3) e TX0 (GPIO 1) utilizzati per la programmazione; RX2 (GPIO 16) e TX2 (GPIO 17) liberi per l'utente.







?? Avvertenze importanti per l'uso dei PIN



  1. Perni della Flash interna (GPIO 6 a 11): La versione a 38 pin rende accessibili fisicamente i pin contrassegnati come CLK, CMD, SD0, SD1, SD2, SD3 (corrispondenti ai GPIO 6, 7, 8, 9, 10, 11). Non utilizzarli mai per collegare sensori o LED: sono cablati direttamente alla memoria flash integrata del modulo. Se usati, la scheda andrà in crash o in un ciclo continuo di riavvio (boot loop).


  2. Pin solo di Input (GPIO 34, 35, 36/VP, 39/VN): Questi quattro pin possono essere configurati esclusivamente come ingressi (es. per leggere sensori analogici ADC). Non possiedono resistori di pull-up o pull-down interni e non possono essere usati come uscite digitali per pilotare componenti.


  3. Livelli logici a 3.3V: Tutti i pin di I/O tollerano al massimo 3.3 Volt. Collegare direttamente segnali a 5V (provenienti ad esempio da alcuni moduli Arduino) danneggia irreparabilmente il microcontrollore
