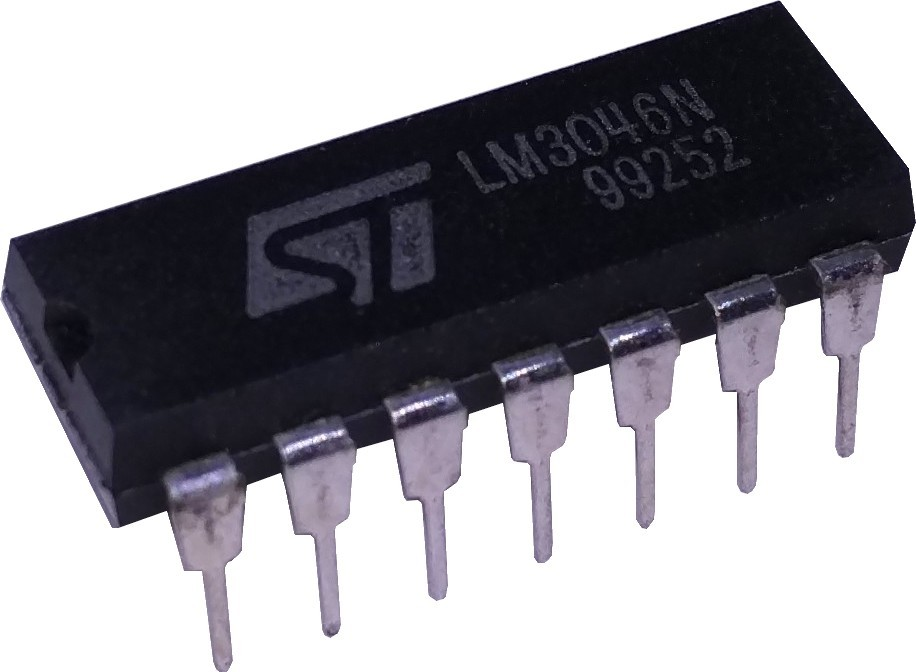

L'LM3046N è un circuito integrato che racchiude un array di 5 transistor NPN al silicio generici, stampati su un unico substrato monolitico. È ampiamente utilizzato nei circuiti analogici per via dell'eccellente accoppiamento termico ed elettrico tra i componenti interni.
Caratteristiche Principali
- Configurazione interna: Contiene 5 transistor NPN indipendenti, di cui due sono collegati internamente dall'emettitore per formare una coppia differenziale.
- Contenitore (Package): Formato DIP a 14 pin (indicato dalla lettera "N" finale).
- Accoppiamento (Matching): Tensione base-emettitore (\(V_{BE}\)) accoppiata entro ±5 mV.
- Risposta in frequenza: Funzionamento in una banda che va dalla corrente continua (DC) fino a 120 MHz (VHF).
- Tensione massima (\(V_{CEO}\)): Spesso limitata a 24V complessivi.
- Corrente di collettore massima (\(I_{C}\)): In genere 50 mA per transistor.
