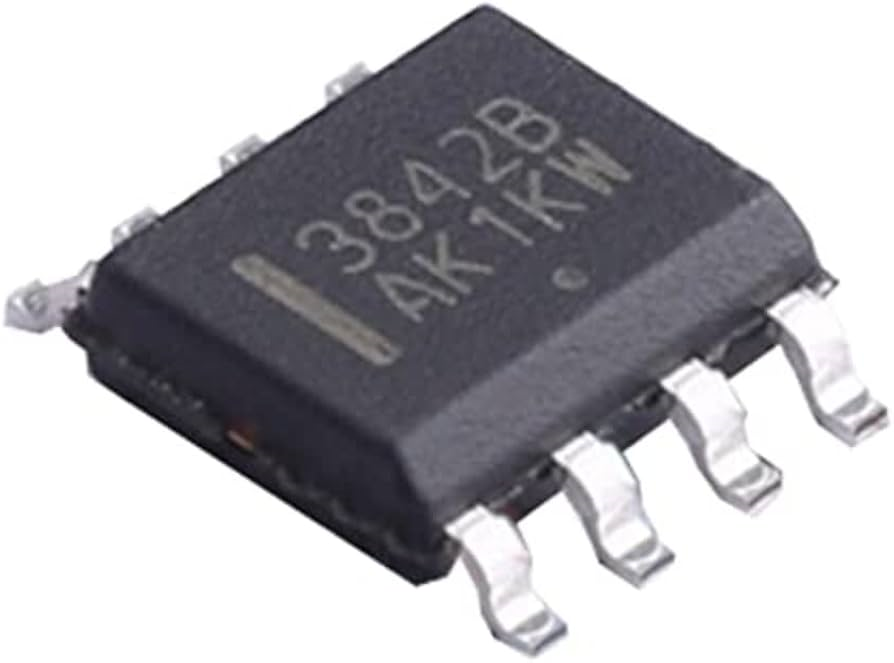

Il UC3842 in formato SMD (tipicamente package SOIC-8 o SOIC-14) è un controllore PWM in modalità corrente ad alte prestazioni, ampiamente utilizzato per progettare alimentatori switching (SMPS) off-line e convertitori DC-DC con un numero minimo di componenti esterni.
Caratteristiche Principali
Secondo i datasheet di produttori come STMicroelectronics e ON Semiconductor, il dispositivo si distingue per le seguenti specifiche:
Tensione di Soglia UVLO: Ha soglie di blocco per sottotensione di 16V (accensione) e 10V (spegnimento), ideali per applicazioni off-line.
Frequenza di Commutazione: Può operare fino a 500 kHz.
Duty Cycle: Può raggiungere il 100%.
Uscita Totem-Pole: Progettata per pilotare direttamente il gate di un MOSFET di potenza con correnti di picco elevate.
Protezioni: Include limitazione di corrente ciclo per ciclo e compensazione automatica del feed-forward.
