RELE' BOBINA 48VDC SPDT 5 PIN 250VAC 6A ZETTLER

Codice	15155
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

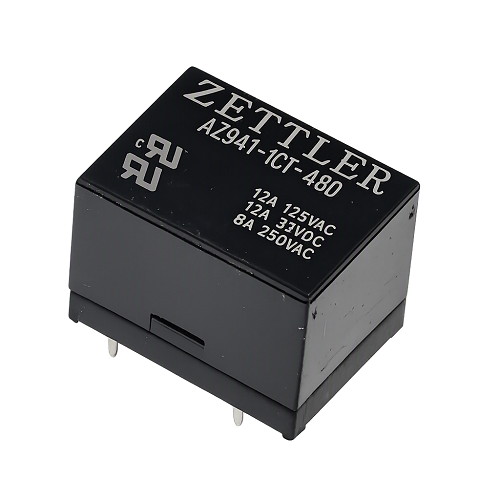

Il codice AZ941-1CT-48D identifica un relè miniaturizzato per circuito stampato (PCB) prodotto da Zettler (Zettler Electronics / American Zettler).

Si tratta di un componente elettromeccanico economico e compatto, ampiamente utilizzato nell'elettronica di consumo e industriale.

Significato del Codice (Nomenclatura)

AZ941: Serie del relè (relè miniaturizzato da circuito stampato).
1: Numero di poli (singolo polo).
C: Configurazione dei contatti in scambio (SPDT / 1 Form C).
T: Materiale dei contatti (tipicamente indicativo di contatti in Argento Nichel o versioni approvate VDE).
48D: Tensione nominale della bobina di comando a 48 Vdc (Corrente Continua).
Specifiche Tecniche Principali

Le caratteristiche dichiarate nel Datasheet Ufficiale Zettler includono:
- Tensione Nominale Bobina: 48 Vdc. [1]
- Tensione di Attivazione (Must Operate): 38.4 Vdc.
- Resistenza della Bobina: 6.400 Ohm (±10%).
- Portata dei Contatti (Switching Capacity):
  - In genere classificato per 6A a 250 Vac o 5A a 30 Vdc (carico resistivo).
  - Approvato VDE a 7A, 250 Vac per la versione specifica 1CT.
- Numero di Pin: 5 pin per montaggio passante su PCB.
- Tipo di Protezione: Versione non sigillata (la variante sigillata in resina epossidica presenta una "E" finale, come 48DE).
