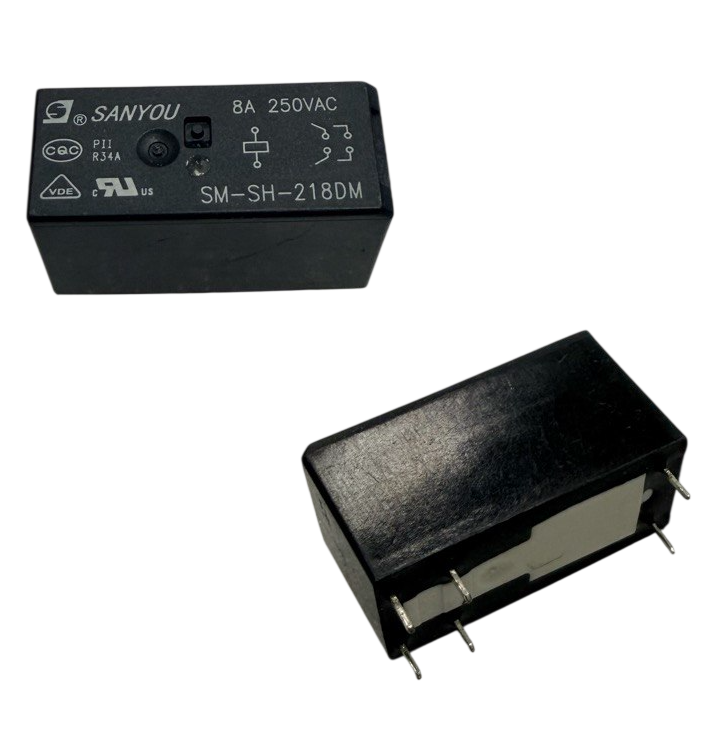

Il componente SM-SH-218DM è un
relè elettromagnetico di potenza miniaturizzato prodotto da Sanyou, comunemente utilizzato su schede elettroniche di elettrodomestici come lavatrici, condizionatori e forni a microonde.
Specifiche Tecniche Principali
- Tensione della bobina: 18V DC
- Capacità dei contatti: 8A a 250V AC
- Configurazione contatti: SPDT (1 polo, doppio contatto NC/NO) o 2 poli (Form A/DPST) a seconda del suffisso specifico di fabbrica
- Dimensioni esterne: 28 × 12 × 15 mm
- Tipo di montaggio: Da circuito stampato (PCB)
- Resistenza di contatto: = 50 mO
- Temperatura di stoccaggio: Da -40 °C a +105 °C
Significato della Sigla (Codifica Sanyou)
- SM: Indica la serie del relè (SM-Relay).
- SH: Identifica la struttura di protezione (sigillato/lavabile).
- 2: Indica il numero di poli (2 poli).
- 18: Indica la tensione nominale della bobina (18 Volt).
- D: Indica il tipo di bobina in corrente continua (DC).
- M: Indica la configurazione del contatto normalmente aperto (Form A)
