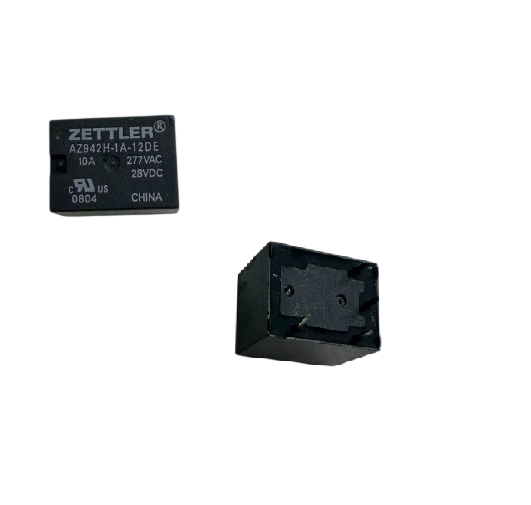

RELE' BOBINA 12VDC SPST N.O. 4 PIN 277VAC 10A ZETTLER

Codice	37388
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

Relè elettromeccanico di potenza in miniatura per circuito stampato (PCB), prodotto da American Zettler (Zettler Electronics).

Di seguito è riportata la decodifica dettagliata di ogni sezione della sigla e le specifiche tecniche principali del componente.

Decodifica del codice (Part Number)

AZ942H: Identifica la serie principale del relè. La versione "H" (High Capacity / Heavy Duty) indica una variante progettata per carichi di corrente più elevati rispetto alla serie standard.
1A: Indica la configurazione dei contatti. Corrisponde a 1 Form A, ovvero un contatto singolo normalmente aperto (SPST-NO - Single Pole Single Throw, Normally Open).
12: Indica la tensione nominale della bobina di pilotaggio, che è di 12 VDC (Corrente Continua).
D: Specifica che la bobina è alimentata in corrente continua (DC).
E: Indica la tipologia di protezione/sigillatura dell'involucro esterno (tipicamente in formato Epoxy Sealed, resistente ai lavaggi industriali del circuito stampato).

Specifiche Tecniche Principali

Parametro	Valore / Dettaglio
Configurazione Contatti	1 Form A (SPST-NO)
Corrente Massima Nominale	Fino a 16 A a 250 VAC (carico resistivo)
Tensione della Bobina	12 VDC
Materiale dei Contatti	Lega d'argento (tipicamente Silver Tin Oxide / Ossido di stagno d'argento)
Montaggio	Su circuito stampato (THT / Through-Hole)
Rigidità Dielettrica	3.000 Vrms tra bobina e contatti
Tempo di Commutazione	~10 ms (attivazione) / ~5 ms (rilascio)
Temperatura Operativa	Da -40°C a +85°C
