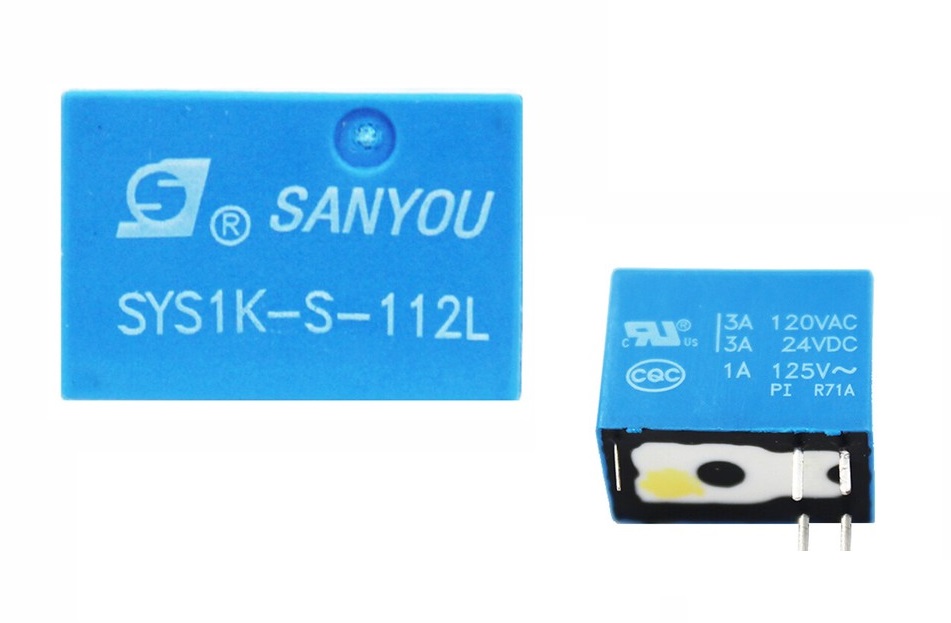

Il componente SYS1K-S-112L è un
relè elettromagnetico miniaturizzato da circuito stampato (PCB) a 5 pin prodotto da Sanyou. Viene utilizzato principalmente come relè di segnale o per piccoli carichi in applicazioni di telecomunicazione, elettrodomestici, automazione d'ufficio e apparecchiature audio.
Significato del codice (Part Number Breakdown)
- SYS1K: Identifica la serie del modello (Subminiature Signal Relay).
- S: Struttura sigillata protetta (Sealed type) per consentire il lavaggio del circuito.
- 1: Configurazione a singolo polo (1 Pole).
- 12: Tensione nominale della bobina di comando pari a 12V DC.
- L: Bobina ad alta sensibilità con consumo energetico ridotto a 200mW.
Specifiche Tecniche Principali
Le caratteristiche elettriche e costruttive estratte dalla documentazione ufficiale comprendono:
Caratteristica |
Valore / Specifica |
|---|
Configurazione Contatti |
1 scambio (SPDT / 1 Form C) |
Tensione Bobina |
12V DC |
Potenza Assorbita Bobina |
200 mW (Alta sensibilità) |
Corrente Massima Commutabile |
3 A |
Capacità Nominale Contatti |
3A a 120V AC / 3A a 24V DC / 1A a 125V AC |
Materiale Contatti |
Lega d'argento placcata oro (alta affidabilità per segnali) |
Numero di Pin |
5 piedini per montaggio passante (THT) |
Dimensioni del Corpo |
Circa 15.5 x 11.5 x 10.5 mm |
