RELE' BOBINA 24VDC DPDT 8 PIN 250VAC 5A ZETTLER

Codice	15946
Contattare il punto vendita o WhatsApp 3665629832

Condividi Condividi Copia link

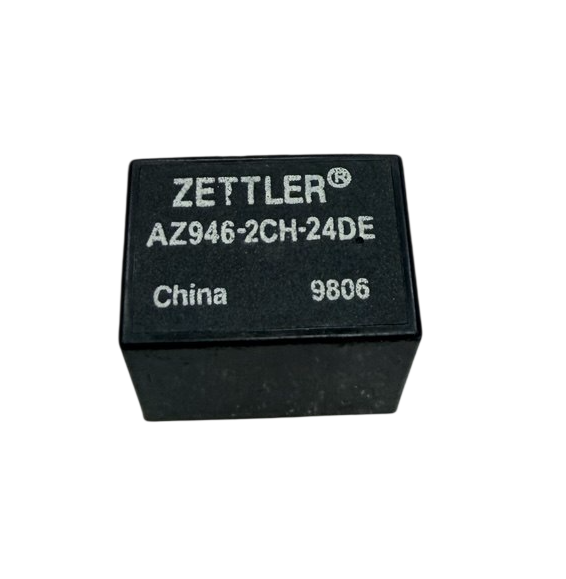

Il codice AZ946-2CH-24DE identifica un relè elettromeccanico miniaturizzato per circuito stampato (PCB) prodotto da American Zettler (o Zettler Electronics).

Ecco la decodifica della sigla e le specifiche tecniche principali:

Decodifica del Codice

AZ946: Identifica la serie del relè (modello subminiaturizzato da circuito stampato).
2C: Indica la configurazione dei contatti di tipo DPDT (Double Pole Double Throw), ovvero 2 contatti di scambio (composti da 8 pin totali sul PCB: 2 per la bobina, 2 comuni, 2 normalmente aperti, 2 normalmente chiusi).
H: Indica il materiale dei contatti o la tolleranza per carichi gravosi (Heavy/Medium duty, tipicamente in ossido di cadmio-argento dorato).
24D: Indica la tensione nominale della bobina, che è a 24 VDC (corrente continua).
E: Indica che il componente è sigillato con resina epossidica (Epoxy sealed), rendendolo idoneo al lavaggio e alla saldatura ad onda automatica
Caratteristiche Tecniche Principali
- Configurazione contatti: 2 scambi (DPDT / 2 Form C).
- Tensione bobina: 24 VDC.
- Corrente massima di commutazione: Fino a 5 A o 6 A a seconda della specifica certificazione.
- Tensione massima di commutazione: Fino a 150 VDC o 300 VAC.
- Potenza massima commutabile: 150 W o 1385 VA.
- Dimensioni indicative: Circa 16 x 16 x 21 mm.
- Montaggio: A foro passante (Through-hole / PC Pin) per circuito stampato.
